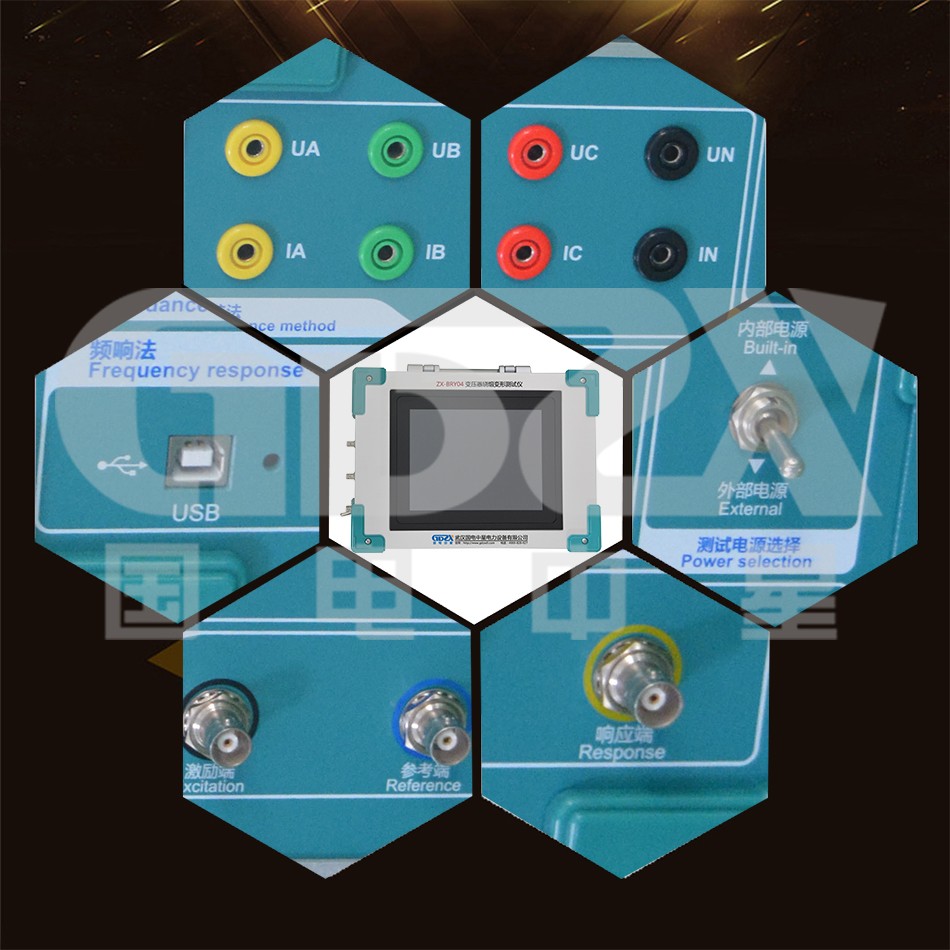

ZX-BRY04變壓器繞組變形測試儀
參考標準:
●具備多種頻率線形掃頻測量系統測量功能
●具有自動量程調節,自動采樣頻率調節等多種功能
●提供歷史曲線對比分析,可同時加載多條歷史曲線觀察
ZX-BRY04變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量,采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法,能對變壓器內部故障作出準確判斷。
1. 變壓器繞組變形測試儀由測量部分及分析軟件部分組成,測量部分是高速單片機控制,由信號生成及信號測量組成。測量部分使用USB接口與平板電腦或者筆記本電腦連接。
2. 在測試過程中僅需要拆除變壓器的連接母線,不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。
3. 儀器具備多種頻率線形掃頻測量系統測量功能,線形掃頻測量掃描頻率高達
10MHz,頻率掃描間隔可分為0.25kHz、0.5kHz和1kHz,對變壓器變形情況提供更多的分析。
4. 儀器智能化程度高,使用方便,具有自動量程調節,自動采樣頻率調節等多種功能。
5. 軟件采用windows平臺,兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。
6. 提供歷史曲線對比分析,可同時加載多條歷史曲線觀察,能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系統,可以自動診斷變壓器繞組的狀態,同時加載6條曲線,各條曲線相關參數自動計算,自動診斷繞組的變形情況,給出診斷的參考結論。
7. 軟件管理功能強大,充分考慮現場使用的需要,自動保存環境條件參數,以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能,方便用戶出測試報告。
8. 軟件人性化特點明顯,測量的各種條件多為選擇項,變壓器詳細參數可保存用做診斷參考,并且不用在現場輸入,可以以后再添加修改信息,使用起來更加方便。
9. 軟件智能化程度高,在輸入、輸出信號連接好之后,設置好條件參數,就可以完成所有的測量工作,并且隨時能在測量中打開歷史波形曲線進行比較觀 察和停止測量。
10. 每相測量所需時間小于60秒,對一臺高、中、低繞組的電力變壓器(容量、電壓等級不限)進行繞組變形測量,總需時間不超過10分鐘。
11. 測量變壓器時,接線人員可任意布放信號輸入輸出引線,對測量結果無影響,接線人員可停留在變壓器油箱上面,不必下來,減輕勞動強度。
12. 可使用三相全自動測量方式,將三相測量線一次接好,無需每次測量一相后換線,自動完成三相測量,自動保存測量結果。
技術參數 | 參數詳情 |
掃描方式 | |
線性掃描分布 | 掃頻測量范圍:(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz |
分段掃頻測量分布 | 掃頻測量范圍:(0.5kHz)-(1MHz)、2000掃頻點; (0.5kHz)-(10kHz) (10kHz)-(100kHz) (100kHz)-(500kHz) (500kHz)-(1000kHz) |
其他技術參數 | |
幅度測量范圍 | (-120dB)至(+20dB) |
幅度測量精度 | 0.1dB |
掃描頻率精度 | 0.01% |
信號輸入阻抗 | 1MΩ |
信號輸出阻抗 | 50Ω |
信號輸出幅值 | ±20V |
同相測試重復率 | 99.9% |
儀器尺寸 | 355×145×270(mm) |
外機箱尺寸 | 410×360×350(mm |
總體重量 | 30kg |
阻抗法主要技術參數 | |
測量精度 | 電壓:0.2級 電流:0.2級 |
阻抗范圍 | 0~100% |
電壓測量范圍 | AC 25V~500V |
電流測量范圍 | AC 0.1A~10A |
工作濕度 | 0~80% |
同相測試重復率 | 99.9% |
