技術解析:ZXRC-10A變壓器直阻消磁測試儀的功能集成與現場應用

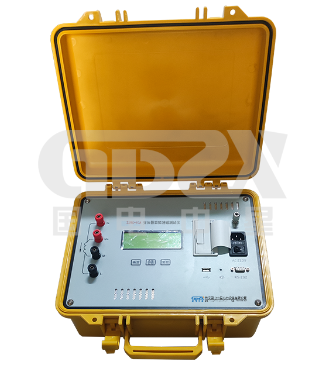

在變壓器預防性試驗與故障診斷中,直流電阻測試與鐵心消磁是兩項關鍵工作。傳統方式下,技術人員需分別使用直阻測試儀和消磁儀,不僅設備攜帶不便,現場接線也較為繁瑣。ZXRC-10A變壓器直阻消磁測試儀將兩項功能集成于一體,從儀器結構、測量范圍到消磁能力進行了系統性設計。本文從其技術指標與性能特點出發,分析該設備在電力檢修場景中的應用價值。
一、功能集成:直阻測試與消磁的一體化設計
ZXRC-10A的核心技術邏輯在于將直流電阻測量與鐵心消磁功能整合在同一硬件平臺上:
● 測量電流多檔可調:提供10A、5A、1A、100mA、10mA、1mA共六個電流檔位,覆蓋從微電阻到高電阻的寬量程需求。
● 消磁電流獨立配置:支持10A、5A、1A、100mA四檔消磁電流,針對不同容量變壓器鐵心的剩磁狀態進行有效消除。
● 一機多用:既可用于變壓器、互感器、發電機、電動機的直流電阻測試,也可在變壓器投運前進行消磁處理,減少勵磁涌流沖擊風險。
二、測量范圍與精度分析
設備在不同電流檔位下對應不同的測量范圍,技術人員需根據被試品類型合理選擇:
● 10A檔:500μΩ~2Ω,適用于大容量變壓器低壓側繞組或粗導線線圈的測量。
● 5A檔:1mΩ~4Ω,兼顧分辨率與測量速度。
● 1A檔:10mΩ~20Ω,適用于中等容量繞組。
● 100mA檔:1Ω~200Ω,用于小容量變壓器或較高阻值繞組。
● 10mA檔:10Ω~2kΩ,覆蓋互感器、電機繞組等。
● 1mA檔:100Ω~20kΩ,適用于高阻值測量場景。
測量精度為±(0.2%讀數+2字),分辨率達0.1μΩ,滿足電力設備預防性試驗規程對直流電阻測試的精度要求。
三、消磁功能的工程意義
變壓器在直流電阻測試后,鐵心中會殘留一定剩磁。若直接投入運行,剩磁可能導致投運時勵磁涌流增大,引起保護誤動或繞組機械應力損傷。ZXRC-10A的消磁功能具有以下特點:
● 消磁速度快:三相變壓器一般消磁一次至兩次即可完成。
● 消磁電流可調:根據變壓器容量與剩磁程度,選擇合適消磁電流檔位,既保證消磁效果,又避免過度勵磁。
四、現場操作與數據管理
設備在操作便捷性與數據管理方面做了針對性設計:
● 微機控制全自動流程:自動完成自校、穩流判斷、數據處理與阻值顯示,減少人為操作誤差。
● 有載調壓變壓器縱向測試:可一次供電完成所有分接位的測量,提高工作效率。
● 大屏幕液晶顯示:192×64分辨率,室外強光下仍可清晰讀取數據。
● 雙存儲模式:內置非易失性存儲器可存儲500組數據;USB接口支持U盤擴展,最多可存儲10000組測量數據。
● 高精度實時時鐘:記錄每次測試的時間戳,便于歷史數據追溯與試驗周期管理。
五、安全保護機制
電力測試過程中,反電勢是常見的安全隱患。ZXRC-10A具備完善的反電勢保護功能,在測試回路斷開時能有效吸收繞組產生的反向電動勢,保護儀器內部電路及操作人員安全。
六、結構與便攜性
● 外形尺寸:345mm×295mm×175mm
● 儀器重量:6kg
在集成雙功能的前提下,整機重量控制在6kg,便于檢修人員攜帶至變電站現場或試驗室使用。
結語
ZXRC-10A變壓器直阻消磁測試儀通過將直流電阻測試與鐵心消磁功能合二為一,減少了現場設備數量與接線頻次,提升了檢修效率。其多檔位電流配置、寬范圍測量能力、數據存儲功能及反電勢保護設計,兼顧了測試準確性與操作安全性。對于從事變壓器預防性試驗、故障診斷及投運前檢查的技術人員而言,理解該設備的功能邏輯與參數選型,有助于在現場工作中更規范、高效地完成測試任務。
