技術解析 | ZXBRY-13A一體化變電綜合測試系統:變電試驗的“移動實驗室”
在變電站預防性試驗和交接試驗現場,技術人員長期面臨一個現實矛盾:試驗項目繁多,所需儀器設備動輒七八臺,搬運、接線、換線耗費大量時間和人力,而在搶修或緊急消缺時,時間恰恰最為寶貴。如何在一套設備上實現多種試驗功能的有機融合,同時保證各項測試的指標不縮水?
本文從技術參數和實際應用角度,對ZXBRY-13A一體化變電綜合測試系統進行深度解析,探討其在變電試驗場景下的適用性與技術特點。
一、變電試驗設備的兩條技術路線
當前變電試驗設備主要分為兩類:
第一類:?jiǎn)喂δ軐S脙x器
● 點:每臺儀器專攻一項試驗,如直流電阻測試儀、變比測試儀、介損儀等
● 優勢:?jiǎn)雾?xiàng)測試性能集中,技術成熟
● 局限:現場需攜帶多臺設備,接線繁瑣,效率受限
第二類:多功能集成系統
● 特點:將多種試驗功能集成于一臺主機,通過模塊化設計或共用核心單元實現多功能
● 優勢:便攜性高,現場操作流程簡化
● 局限:集成度越高,對硬件設計和抗干擾能力要求越苛刻
ZXBRY-13A屬于第二類中的高集成度代表,宣稱集13種儀器功能于一體,其技術實現方式和各項指標值得關注。
二、功能集成與模塊化設計

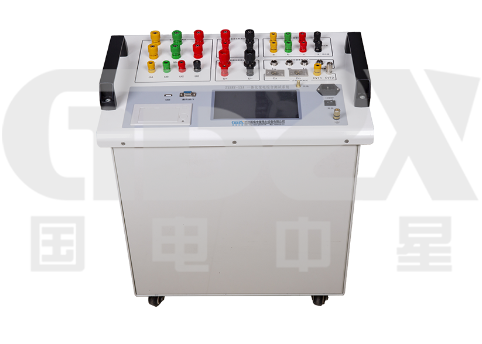

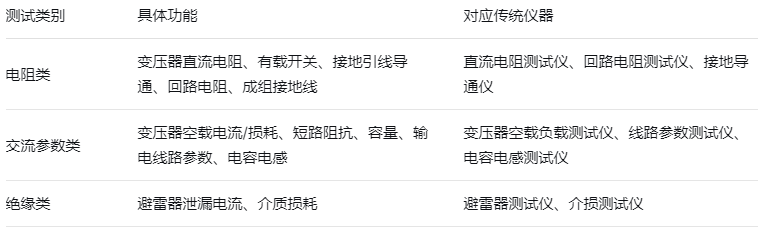

從產品資料看,ZXBRY-13A覆蓋了變電試驗的三大類測試:

技術亮點:采用“網絡模塊化結構”,可根據需求進行功能組合搭配。這意味著硬件層面并非簡單的功能堆砌,而是通過模塊化設計,讓用戶按需選配,避免為用不到的功能買單。
三、核心測試功能技術指標解讀
1. 變壓器直流電阻測試
● 測試電流:10A(可定制)
● 測量范圍:100μΩ~10kΩ
● 測量精度:0.2%±2字
● 技術細節:電流源內部設3000個電流檔位,自動狀態下由微控制器根據被測電阻自動調節,實現寬量程與測量精度的平衡。
2. 變壓器變比測試
● 測量范圍:0.8~10000
● 測量精度:±0.1%±2字
● 功能特點:全自動完成,無需設置參數即可自動識別三相變比、繞組接線方式和組別標號。
3. 回路電阻測試
● 測試電流:100A、200A
● 測量范圍:0~20mΩ
● 測量精度:±0.5%±3字
● 功能特點:具備倒計時功能,測量中接線無極性之分,降低操作失誤風險。
4. 介質損耗測試
● 測量精度:±1% ±0.0004
● 電容測量范圍:3pF~60000pF/10kV
● 介損測量范圍:0~100%
● 技術原理:采用變頻技術和復數電流法,可自動識別電容、電感、電阻三種試品。
5. 氧化鋅避雷器測試
● 泄漏電流測量范圍:0~20mA
● 測量精度:±5%±3字
● 功能特點:支持有線同步、無線同步兩種電壓基準信號取樣方式,可測量全電流、阻性電流及其諧波。
四、現場應用效率分析
根據產品資料,完成常規變電試驗項目“僅需1-2小時,1-2人足矣”。這一效率提升主要來自三個方面:
1. 減少設備搬運與接線時間
傳統模式完成變壓器全套試驗,需搬運直流電阻測試儀、變比測試儀、介損儀、避雷器測試儀等多臺設備,每臺設備單獨接線。集成系統一次接線可完成多項測試,大幅減少重復勞動。
2. 集中式操作界面
7寸彩屏觸摸液晶,全中文菜單,所有功能通過同一界面完成操作。這降低了多臺儀器切換使用的學習成本,也減少了誤操作概率。
3. 數據管理功能
內置測試數據庫管理軟件系統,可存儲100次測量數據(時鐘掉電不丟失),形成統計報表。對于需要長期跟蹤設備狀態的運維場景,這一功能具有實用價值。
五、抗干擾設計分析
變電現場環境復雜,強電場、強磁場干擾是影響測試穩定性的主要因素。ZXBRY-13A在抗干擾方面采用了兩類措施:
物理隔離:通過硬件層面的隔離設計,減少高低壓電路之間的串?dāng)_。
電路抗擾綜合設計:針對現場干擾特點,在信號采集和處理環節采取濾波、屏蔽等技術。
特別在介損測試中采用變頻技術,可有效避開現場工頻干擾,這是當前介損測量的主流抗干擾技術路線。
六、技術適配性分析

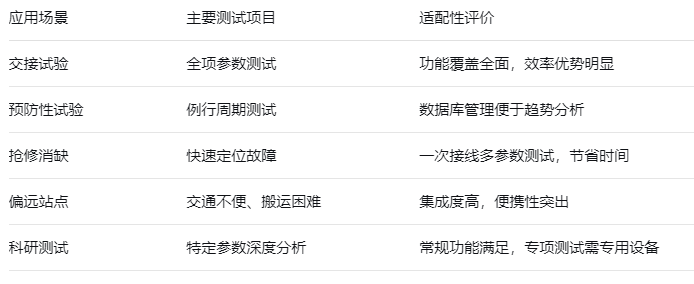

根據變電試驗的不同場景,ZXBRY-13A的適配性如下:

七、使用維護要點
工作電源:AC220V ±10%,適應現場供電條件
環境條件:
● 溫度:-10~40℃
● 常規戶外變電站環境基本覆蓋
物理規格:
● 體積:480×300×850mm
● 質量:32kg
接口配置:RS-485、USB及無線通信接口,便于數據導出
操作建議:
1.使用前檢查電源電壓穩定性
2.大電流測試時確保接線牢固
3.介損測試注意試品表面清潔,避免表面泄漏影響
4.充分利用數據存儲功能,建立設備歷史檔案
八、總結
ZXBRY-13A一體化變電綜合測試系統的技術特點可概括為:
1.功能集成度高:覆蓋電阻類、交流參數類、絕緣類三大領域,集13種儀器功能于一體
2.模塊化設計:可按需組合,避免功能冗余
3.操作流程簡化:集中式界面、全自動測試、無極性接線,降低現場操作難度
4.抗干擾措施到位:物理隔離+電路抗擾+變頻技術,適應復雜現場
5.數據管理實用:本地存儲+報表生成+多種導出方式
對于變電運維和檢修技術人員而言,選擇綜合測試系統的核心考量應是:在保證各項測試指標滿足規程要求的前提下,能否真正提升現場工作效率。 ZXBRY-13A通過高集成度設計,減少了設備搬運和接線時間,同時各項功能的精度指標與專用儀器相當,在需要多項目測試的場合具有明顯的效率優勢。
