技術深度解析：ZXR-10SA手持式直流電阻測試儀的革新與應用對比

在電力變壓器、互感器及電機制造與運維領域，直流電阻測試是檢測繞組內部焊接質量、分接開關接觸狀況以及導線材質均勻性的核心手段。傳統測試設備如單雙臂電橋，雖原理經典，但存在操作繁瑣、測試電流小、抗干擾能力弱等局限性。隨著電力設備容量提升和運維效率要求提高，手持式、智能化、寬量程的測試儀器正成為現場技術人員的優選。

本文將以ZXR-10SA手持式直流電阻測試儀為對象，從技術指標、功能設計及現場應用等維度進行深度解析，并與傳統測試方案對比，供電氣試驗人員參考。

一、技術指標對比：寬量程與高精度的突破

直流電阻測試的核心在于在不同測試電流下，均能保持高精度測量，以適應從微歐級的大電流回路到千歐級的細小繞組多種場景。

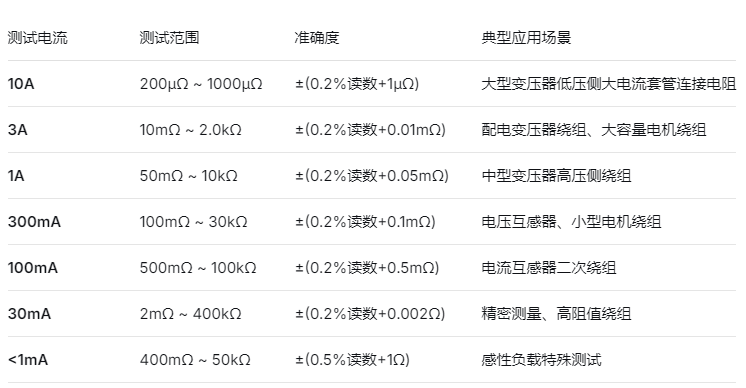

ZXR-10SA技術指標解析：

對比分析：

●   對比傳統雙臂電橋： 傳統電橋依賴手動調節平衡，測試一個數據往往需要數分鐘，且量程切換繁瑣。ZXR-10SA采用數字化測量技術，分辨率高達0.0001μΩ，5位有效數字，在10A大電流下可實現微歐級分辨，能夠發現傳統電橋難以察覺的連接松動或接觸不良導致的微阻變化。

●   對比老舊數字測試儀： 許多早期數字測試儀量程固定，無法兼顧高低阻值測量。ZXR-10SA通過7個測試檔位的精細劃分，實現了從200μΩ到400kΩ的超寬覆蓋，真正實現了一機多用，滿足從發電機轉子到PT二次回路的多場景測試需求。

二、性能特點對比：從“能用”到“好用”的進化

現代電力測試不僅要求測得準，更要求測得快、測得安全、數據易管理。

1. 供電方式：擺脫現場電源束縛

●   傳統方案： 許多直流電阻測試儀依賴220V市電供電，在現場電源插座距離遠或臨時停電檢修時極為不便。

●   ZXR-10SA優勢： 內置12.6V/8000mAH大容量可充電鋰電池。這不僅徹底擺脫了電源線的束縛，使得在高空、狹窄空間作業更加靈活，而且避免了現場電源波動對測量精度的影響。

2. 操作體驗：人機交互的升級

●   傳統方案： 僅有物理按鍵，菜單層級復雜，參數設置繁瑣。

●   ZXR-10SA優勢： 采用5.0英寸65K色觸摸屏+按鍵雙控制方式。觸摸屏使參數設置和功能選擇更加直觀，同時保留實體按鍵以適應戴手套操作等惡劣工況。內置的自動測試（盲測）功能，無需繁瑣設置即可快速開始測量，顯著提升工作效率。

3. 功能深度：解決現場痛點

●   溫度換算功能： 繞組電阻值隨溫度變化顯著。ZXR-10SA內置算法，可自動將當前溫度下測得的阻值折算至標準參考溫度（如75℃、120℃），技術人員可直接讀取比對標準值，無需手動查表計算，既快又準。

●   有載調壓變壓器縱向測試： 針對有載調壓變壓器，該儀器可一次性完成所有分接位的直流電阻測量與記錄，大幅縮短了因頻繁切換分接開關帶來的測試等待時間。

●   數據管理能力： 內置高精度實時時鐘和500組數據存儲空間，測試數據帶時間戳保存，便于后期溯源和生成試驗報告，彌補了傳統儀器測試數據需現場手抄的短板。

4. 物理特性：便攜性與環境適應性

●   ZXR-10SA指標： 主機尺寸僅220×170×90mm，重量1.0kg。工作環境溫度-10℃~+50℃，濕度≤85%RH。

●   現場價值： 1kg的重量使其成為真正意義上的手持式儀器，可輕松放入工具包。寬溫工作范圍確保其在北方嚴寒或南方濕熱戶外環境下均能穩定運行。

三、現場應用建議與選型對比

基于ZXR-10SA的技術特性，建議在以下場景優先選用：

1.配電變壓器預防性試驗： 利用3A或1A檔位，快速完成10kV配變高低壓側直流電阻測試。

2.互感器現場交接試驗： 利用100mA檔位測試CT、PT二次繞組，確?；芈吠暾浴?/p>

3.發電機/電動機狀態檢修： 利用10A大電流測試轉子或定子繞組接頭接觸電阻，發現潛在開路隱患。

4.戶外無電源作業： 變電站擴建現場、桿上變壓器測試，充分發揮其內置電池優勢。

選型對比思考：
在同類產品選型時，技術人員應關注：

●   是否需要大電流輸出： 若以大型變壓器低壓側為主，應側重10A及以上電流穩定性。

●   是否需要觸控與數據管理： ZXR-10SA的觸摸屏、500組存儲和溫度換算功能，對于追求數據規范化和操作便捷性的班組價值顯著。

●   便攜性要求： 1kg的重量在當前同類產品中處于領先水平，是頻繁外出作業團隊的加分項。

四、結語

ZXR-10SA手持式直流電阻測試儀代表了直流電阻測試技術向手持化、寬量程、智能管理方向的發展趨勢。它不僅繼承了傳統儀器的測量精度，更通過鋰電池供電、觸摸交互、自動溫度換算和數據存儲等功能，解決了現場測試人員長期面臨的效率瓶頸和數據管理難題。對于追求高效率和規范化的電力檢修團隊而言，ZXR-10SA是一種可靠且實用的技術升級選擇。
