技術深析:JSY-101A高壓電纜介損測試儀的寬頻寬域測量技術及其工程應用價值
在高壓電力設備絕緣診斷領域,介質損耗因數(tgδ)的精確測量是評估絕緣狀態的關鍵技術手段。隨著電力系統電壓等級的提升和大容量設備的廣泛應用,傳統介損測試儀在應對高壓電纜、高壓電機等容性設備的檢測需求時,常面臨量程受限、頻響不足、安全性低等技術瓶頸。本文以JSY-101A高壓電纜介損測試儀為研究對象,結合其技術指標與功能特點,對比傳統測試設備及同類型產品,探討其在現場工程應用中的技術突破與選型參考。
一、設備技術定位與工程適用場景
JSY-101A高壓電纜介損測試儀主要針對大容量和高電壓容性設備設計,適用于高壓電機、高壓套管的出廠試驗,以及高壓電纜的交接試驗和預防性試驗。與常規介損測試儀不同,該設備采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下進行介損測試,這一技術路徑使其能夠適配各種高電壓測試場景,可根據用戶需求定制外施高壓電壓等級。

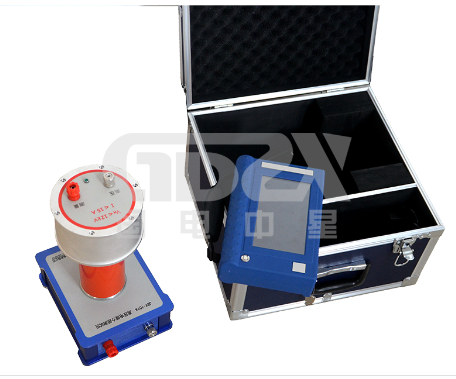

從結構設計來看,JSY-101A采用分體式架構,由手持終端和測試主機兩部分組成,手持終端與測試主機之間采用2.4G無線通訊方式。這一設計理念體現了對現場操作安全性的深度考量——測試過程中操作人員只需在手持終端上進行操作,與高壓測試主機完全隔離,有效保障人身安全。
二、核心參數深度解析
1. 超寬電流量程的技術突破
JSY-101A的核心技術優勢之一在于其正接法和反接法電流測量量程均可達到20μA-15A的超寬范圍。這一參數在同類產品中處于先進水平,解決了傳統介損測試儀的典型痛點。
常規介損測試設備的電流量程多集中于mA級(典型值1mA-2A),難以覆蓋高壓電纜分布電容產生的μA級微弱電流與突發性大電流的檢測需求,導致測試盲區。對于高壓交聯聚乙烯電纜而言,其充電電容及絕緣電阻較大,正常狀態下的介質損耗系數很小,檢測難度較大。JSY-101A的寬量程設計使其既能捕捉微弱的介損電流變化,又能應對大電流測試場景,實現了全量程覆蓋。
2. 寬頻自適應測量技術
JSY-101A支持30Hz-300Hz的超寬頻率范圍,并具備自適應測量功能。這一特性對于適配現代電力系統的變頻試驗設備具有重要意義。
在實際工程應用中,電纜的交接試驗和預防性試驗常采用變頻諧振試驗裝置,測試頻率可能偏離工頻50Hz。傳統介損測試儀若僅支持固定工頻測試,當外施頻率偏離時可能產生顯著測量誤差。JSY-101A的寬頻自適應能力使其能夠完美適配串聯諧振、變頻電源等新型試驗裝置,在非工頻條件下保持測量精度。
從測量精度指標來看,該設備介損分辨率達到0.001%,電容量分辨率達到0.001pF,頻率分辨率達到0.001Hz。精度指標方面,介損△tgδ為±(讀數*1.0%+0.040%),電容量△Cx為±(讀數*1.0%+1.00PF),頻率△f為±(讀數*1.0%+0.10Hz)。這一精度水平能夠滿足35kV及以上電壓等級電纜對介質損耗監測的嚴格要求。
3. 內置標準電容的技術規格
JSY-101A內置標準電容,其技術參數為:tgδ < 0.005%,Cn = 99.46PF,耐壓電壓12KV。標準電容的精度直接決定了介損測量的基準準確性,0.005%的介質損耗指標表明該電容具有優異的絕緣性能,能夠?yàn)楦呔葴y(cè)量提供可靠參考。
4. 全隔離安全架構設計
JSY-101A在安全防護方面構建了三級隔離體系:
● 無線通訊隔離:手持終端與測試主機采用2.4G無線通訊,實現操作端與高壓側的電氣隔離
● 光纖通訊隔離:測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊,兼顧高低壓之間絕緣性能與數據精度
● 獨立鋰電池供電:手持終端、測試主機低壓端、測試主機高壓端均采用獨立鋰電池供電,消除共地干擾
這一全隔離架構將操作人員與高壓回路完全分離,符合高壓試驗安全規范要求?,F(xiàn)場測試表明,無線加光纖的雙重隔離設計可將操作人員接觸電壓控制在安全限值內。
三、顯示與數據管理系統分析
JSY-101A配備7寸彩色液晶顯示屏,采用工業級電容式觸摸屏。相比傳統機械式儀表和按鍵操作,電容觸摸屏帶來更直觀的人機交互體驗,所有操作步驟中文菜單顯示,每一步都清晰明了。
數據存儲方面,本機存儲器可存儲200組測試數據,并支持通過USB接口保存至U盤中。特別值得注意的是,其U盤數據存儲能力可滿足10kV電壓等級、0-20km長度電纜的數據記錄需求。相比傳統紙質記錄模式,數字化存儲有效避免了數據丟失,便于測試數據的追溯和分析。
四、與傳統介損測試技術的對比分析
1. 與傳統西林電橋法的對比
傳統西林電橋法是介質損耗測量的經典方法,但存在明顯局限:嚴格采用50Hz測試電源,對現場工頻干擾比較敏感;需要配置高精度的標準電容器,難以實現對高壓電纜的介損測量。
JSY-101A基于數字式介損測量技術,利用計算機數據處理能力,不再完全依賴電容標準器,通過寬頻測量原理增強抗干擾能力。其外施高壓頻率自適應測量功能使其在變頻諧振試驗中保持高精度,而傳統電橋法難以適應非工頻測試場景。
2. 與常規數字介損儀的對比
常規數字介損儀雖然具備一定的抗干擾能力,但在電流量程和頻率適應性方面仍有局限。JSY-101A的20μA-15A超寬量程和30Hz-300Hz寬頻范圍,使其在應對大容量高壓電纜測試時具備顯著優勢。
從工程應用角度分析,介損試驗對于電纜絕緣狀態評估具有獨特價值,尤其是對于電纜與中間接頭受潮缺陷的檢測非常有效。實踐證明,介損試驗是傳統耐壓試驗、振蕩波局放試驗的重要補充。JSY-101A憑借其寬頻寬域測量能力,能夠更準確地獲取電纜在不同測試電壓下的介損數據,為絕緣狀態評估提供可靠依據。
五、同類型產品對比及選型參考

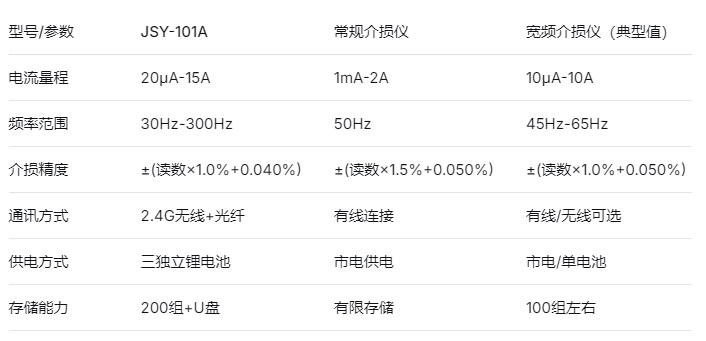

為便于技術選型,現將JSY-101A與同類型介損測試儀進行對比:

從對比可見,JSY-101A在電流量程、頻率范圍、安全隔離架構等方面具備明顯優勢。其寬量程設計使其能夠覆蓋從微電流到大電流的完整測試需求,寬頻自適應能力使其適配各類變頻試驗設備,三級隔離安全架構為現場操作提供多重保障。
六、工程應用建議
基于JSY-101A的技術特點,在實際工程應用中建議關注以下幾點:
1.高壓電纜介損測試:建議配合串聯諧振或大功率試驗變壓器使用,利用其寬頻自適應功能,在不同測試頻率下獲取介損數據。對于35kV及以上電壓等級電纜,可重點關注0.5U?、1.0U?、1.5U?等不同電壓水平下的介損變化。
2.測試前準備:試驗前應測量電纜絕緣電阻,確認電纜終端清潔并處于良好狀態。對于長距離電纜,可先進行電纜測距,了解線路長度、接頭位置等信息。
3.數據分析判斷:介損測試結果的判讀應綜合考慮介損平均值、介損穩定性、介損變化率等指標。不同電壓等級電纜的判斷標準有所差異,35kV電纜的介損正常范圍通常比10kV電纜更為嚴格。
4.數據管理:利用U盤存儲功能建立電纜測試歷史數據庫,通過縱向?qū)Ρ韧浑娎|不同時期的介損數據,可更準確地評估絕緣老化趨勢。
結語
JSY-101A高壓電纜介損測試儀通過20μA-15A超寬電流量程、30Hz-300Hz寬頻自適應測量、無線+光纖雙重隔離安全架構等核心技術,解決了高壓電纜介損測試中的量程盲區、頻響失配、安全風險等關鍵技術難題。其7寸電容觸摸屏、獨立鋰電池供電、U盤數據存儲等功能設計,提升了現場測試的便利性和數據管理能力。對于從事高壓電纜、高壓電機等大容量容性設備絕緣診斷的工程技術人員而言,理解該設備的技術參數及功能特點,有助于在現場測試中合理選用測試方案,提高絕緣狀態評估的準確性。
