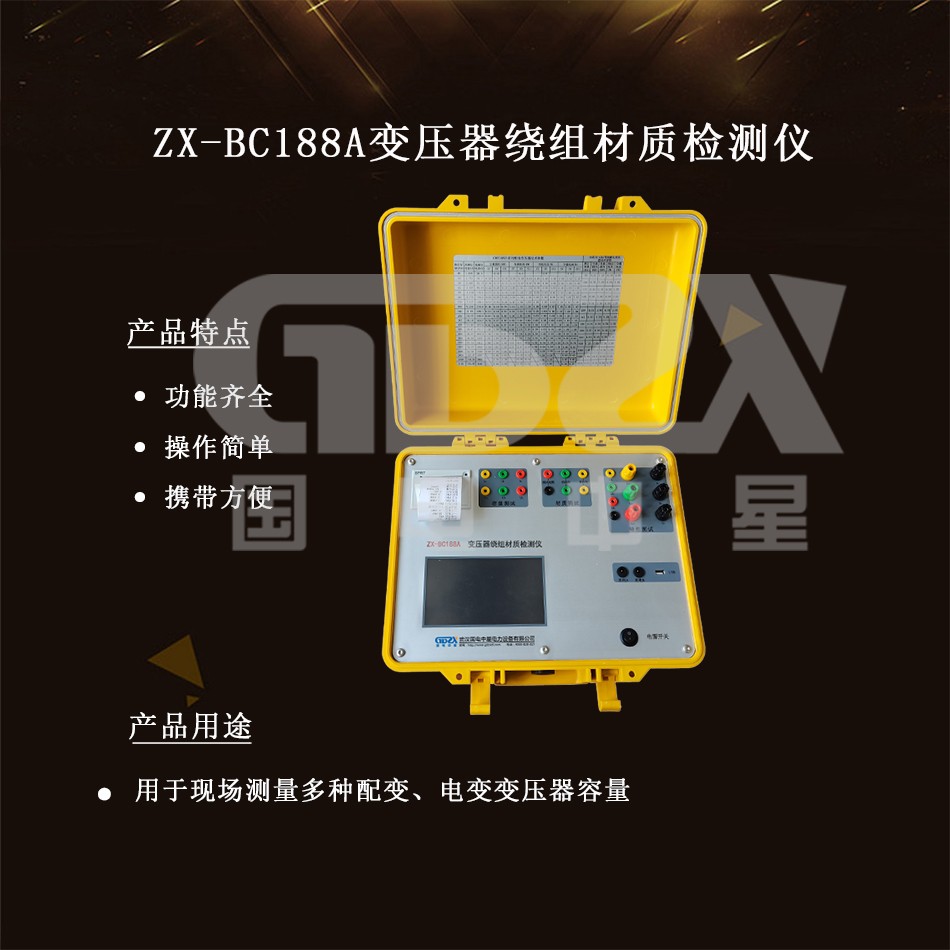

操作視頻ZX-BC188A變壓器繞組材質檢測儀是我公司研發(fā)人員專門針對不良電力用戶偷逃基本電費、私自增容、不良企業(yè)生產變壓器以鋁代銅的問題而研發(fā)設計的新型儀器，是專門用于變壓器容量、特性參數測量、干式變壓器材質的高精密儀器。

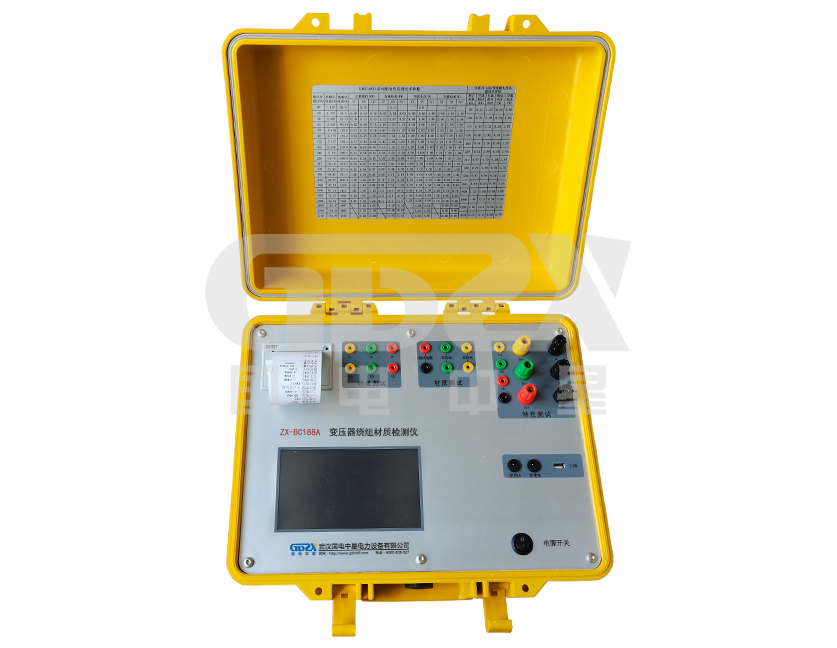

ZX-BC188A變壓器繞組材質檢測儀采用9英寸全觸真全彩液晶顯示器，中文顯示，簡便快捷的菜單式操作，人機界面友好。儀器內部自帶高效能可充電電池，無需外接電源即可工作。電池一次完全充電可連續(xù)測量100臺套以上的變壓器。儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器短路（負載）損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，從而大大提高了工作效率。
ZX-BC188A變壓器繞組材質檢測儀為多功能測量儀器，相當于往常三種測試儀器：即有源變壓器容量測試儀+變壓器繞組材質分析儀+變壓器特性參數測試儀。它可對多種變壓器的容量、型式、空載電流、空載損耗、短路（負載）損耗、阻抗電壓等一系列工頻參數進行精密的測量。
1. 判別 10KV/35KV 及以下等級干式變壓器線圈材質，根據銅、鋁金屬材料的導電特性原理，判別出變壓器高低壓繞組材質。采用非接觸方式加熱配電變壓器繞組出線端子導電桿（排），同步測量配電變壓器繞組端子電氣參數，程序自動判別輸出判斷繞組材質屬性。
2. 9英寸、1024*800分辨率，全觸摸真彩大屏幕顯示。
3. 功能界面集設置、測試過程及結果一屏顯示，方便設置參數和測量結果對比查看。
4. 可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷。
5. 所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
6. 變壓器特性測量中，電壓最大量程可達750V，電流最大量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器。
7. 變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍。
8. 根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考。
1、內置電源輸出范圍
電壓：0～10V
電流：0～10A
2、特性測試電源輸入范圍
電壓：0～750V
電流：0～100A
3、測試精確度
電壓、電流：±0.2%
功率：±0.5%（CosΦ>0.1） ±1.0%（0.02<CosΦ<0.1）
4、工作溫度
-20℃～+60℃
5、充電器電源要求
市電 AC160V～265V
6、絕緣度
⑴、容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ
⑵、充電電源輸入對機殼之間承受工頻2KV（有效值），測試時長1分鐘
7、體積
32cm×25cm×12cm
8、重量
4.5㎏
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
