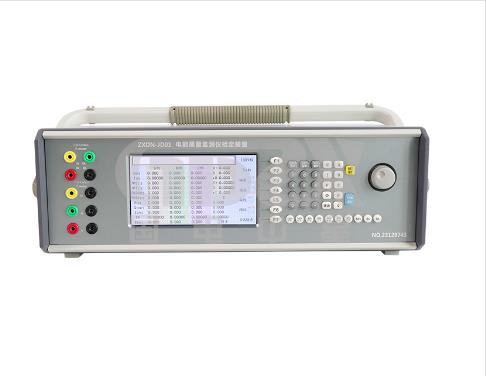

新型電力系統下 ZXDN-JD01 電能質量監測儀檢定裝置的技術原理與應用實踐

 引言

隨著新型電力系統建設的持續推進，高比例新能源、高密度電力電子設備廣泛接入電網，非線性、沖擊性、不平衡負荷占比持續提升，電網電能質量擾動問題日趨復雜。電能質量監測儀作為電網電能質量數據采集、分析與預警的核心設備，其測量準確性、數據可靠性直接關系到電網安全穩定運行、電能質量治理成效與貿易結算的公平公正。因此，針對電能質量監測儀開展高精度、全工況的計量檢定與性能校準，是電力計量領域的核心工作之一。

本文基于 ZXDN-JD01 型電能質量監測儀檢定裝置的核心技術參數與功能特性，對其技術架構、工作原理、核心性能優勢及工程應用場景進行系統性解析，為電力行業計量、試驗與運維技術人員提供技術參考。

一、裝置核心技術架構與工作原理

ZXDN-JD01 型電能質量監測儀檢定裝置采用源、表一體化的集成化技術架構，整合了高精度標準信號發生、標準測量、閉環控制與系統保護功能于一體，突破了傳統檢定裝置信號源與標準表分離帶來的同步性差、接線復雜、系統誤差大等技術瓶頸，其核心單元的技術原理如下。

1.1 測量核心單元技術原理

裝置測量部分以 ** 高速 16 位 A/D 轉換技術 + 數字信號處理器（DSP）** 為核心架構。16 位高速 A/D 轉換器可實現對輸入信號的高分辨率同步采樣，有效保證了寬動態范圍內的信號測量精度，大幅降低了低位數轉換帶來的量化誤差；高性能 DSP 芯片作為核心運算單元，可實現采樣數據的實時數字信號處理，完成基波、諧波、間諧波、閃變、驟變等全維度電能質量參數的快速解算，既為裝置的閉環控制提供了高精度的基準數據支撐，也從硬件層面保障了裝置的快速響應能力。

1.2 標準信號輸出單元技術原理

裝置的標準源輸出部分采用全數字合成技術、高精度數字控制技術與脈寬可調放大技術的組合技術方案。首先通過數字合成技術，在 DSP 內部完成高精度正弦波、諧波、間諧波、閃變、驟變等各類標準信號的數字建模與合成，從信號源頭保證了輸出波形的精度與失真度指標；合成后的數字信號經數模轉換后，通過脈寬可調放大技術進行功率放大，最終輸出多相獨立的高精度電壓、電流標準信號。該放大技術方案具備兩大核心技術優勢：一是輸出信號不受外部供電電源波動的影響，有效抑制了電網側擾動對輸出標準信號精度的干擾；二是具備極高的放大轉換效率，大幅降低了裝置的功率損耗，同時提升了裝置的帶載能力與輸出穩定性。

1.3 閉環控制與系統保護架構

裝置內置全量程優值閉環控制系統，所有輸出通道均采用閉環反饋調節模式，可根據所接負載的變化實時自動調節輸出參數，保證輸出量值的恒定與精準，將負載變化帶來的輸出誤差降至最低。同時，裝置配置了完善的系統保護機制：在正常輸出狀態下，可實現電流回路開路、電壓回路短路的快速自動保護，避免檢定過程中誤操作帶來的設備損壞；針對外部供電電源意外掉電的工況，裝置可實現無尖峰電壓的平穩過渡輸出，徹底消除了掉電過程中過電壓沖擊對被檢設備的損壞風險，大幅提升了裝置現場應用的安全性與可靠性。

二、裝置核心技術指標與性能優勢

基于上述硬件架構與技術方案，ZXDN-JD01 型檢定裝置實現了全維度電能質量參數的高精度輸出與控制，核心技術指標完全覆蓋現行電能質量監測儀檢定規程的全項目要求，其核心性能優勢可歸納為以下 4 個維度。

2.1 寬量程、多檔位的高精度交流標準源輸出

裝置的交流標準電壓源輸出覆蓋 220V、100V、57.7V 三個電力系統核心檢定檔位，輸出范圍 0V~264V，可滿足國內電網常用二次電壓等級的全量程檢定需求；交流標準電流源輸出覆蓋 20A、5A、2A、1A 四個常用檔位，輸出范圍 0A~24A，適配絕大多數電能質量監測儀的電流輸入量程。同時裝置采用三相獨立輸出設計，可實現三相電壓、電流的獨立控制，完全滿足三相不平衡工況下的檢定需求。

2.2 高分辨率的頻率與相位控制能力

裝置基波頻率設置范圍覆蓋 30Hz~100Hz，除滿足工頻 50Hz 系統的常規檢定需求外，還可覆蓋低頻、高頻擾動工況的模擬需求；相位設置范圍為 0°~359.999°，千分位的相位控制精度，可實現對電壓、電流相位差的高精度模擬，滿足功率因數、相位測量誤差等核心檢定項目的高精度測試要求。

2.3 全類型電能質量擾動信號的模擬輸出能力

該功能是裝置的核心技術亮點，可完整覆蓋電能質量監測儀全功能檢定需求，填補了傳統檢定裝置多類型擾動模擬能力不足的技術空白：

諧波模擬：支持 2~80 次諧波輸出，諧波含量控制精度高達 0.1%，可實現單次諧波或任意多次諧波的疊加輸出，完整模擬電網中常見的諧波畸變工況；

間諧波模擬：支持 0.25~80.75 次間諧波輸出，間諧波含有量設置范圍 0~40%，可精準模擬電網中間諧波擾動工況；

閃變與驟變模擬：閃變頻率設置范圍覆蓋 0.0001Hz~100Hz，波動量設置范圍 0~40%，可完整模擬電壓波動與閃變?nèi)r；同時支持電壓驟升、驟降等驟變工況的模擬，滿足監測儀全功能檢定需求。

2.4 工程化的便捷操作與高可靠性設計

裝置采用高速 DSP + 自定義嵌入式系統架構，開機即可直接進入測試界面，無需額外的引導程序與上位機配合，大幅簡化了檢定操作流程；裝置支持諧波、間諧波、閃變、驟變等各類檢定參數的方案存儲功能，可保存 5 組自定義參數方案，且斷電后數據不丟失，避免了重復檢定工作中的參數重復設置，大幅提升了批量檢定的工作效率。同時裝置采用超輕、超薄的集成化設計，兼顧了實驗室固定檢定與現場移動校準的雙重應用需求，具備極強的環境適應性。

三、裝置的工程應用場景與技術價值

在新型電力系統建設背景下，ZXDN-JD01 型檢定裝置的技術特性，可全面適配電力行業多場景的電能質量監測儀檢定與校準需求，其核心應用場景與技術價值如下。

3.1 法定計量技術機構的量值傳遞與檢定

作為法定計量技術機構開展電能質量監測儀強制檢定、量值傳遞的核心標準設備，該裝置的高精度、全參數輸出能力，可完全滿足 JJF 1829-2020《電能質量監測儀校準規范》等國家技術規范的全項目檢定要求，實現對電能質量監測儀的基波電壓 / 電流、功率、頻率、相位、諧波、間諧波、閃變、電壓驟變等全項目的高精度檢定，保障了電能質量參數量值傳遞的準確性與溯源性。

3.2 電網公司的現場設備校準與性能核驗

針對電網公司變電站、新能源并網節點等現場工況下的電能質量監測儀校準需求，裝置的源表一體化集成設計、便攜特性與完善的保護機制，可完美適配現場移動校準的應用需求，無需復雜的設備組合與接線，即可完成現場運行監測儀的快速校準與性能核驗，及時發現監測設備的測量偏差，保障電網電能質量監測系統的數據可靠性。

3.3 新能源場站與工業用戶的設備檢測

針對風電、光伏等新能源場站，以及鋼鐵、冶金、軌道交通等大功率非線性負荷工業用戶，裝置可精準模擬新能源并網過程中常見的諧波、間諧波、電壓波動與閃變、電壓驟變等復雜擾動工況，完成對站內電能質量監測設備全工況下的測量性能核驗，為新能源場站的電能質量治理、并網驗收提供精準的技術支撐，同時保障工業用戶電能質量治理方案的有效性。

3.4 設備制造廠商的研發與出廠檢測

對于電能質量監測儀的生產制造廠商，該裝置可作為產品研發階段的性能測試平臺，以及出廠檢測環節的標準檢定設備，通過全工況、全參數的模擬輸出，完成產品的功能驗證、精度測試與性能優化，提升產品的研發效率與出廠質量，推動電能質量監測設備行業的技術進步。

四、總結與展望

在高比例新能源、高比例電力電子設備的新型電力系統中，電能質量的精準監測與有效治理，已成為保障電網安全穩定、高效經濟運行的核心環節。ZXDN-JD01 型電能質量監測儀檢定裝置，通過源表一體化的集成架構、高速 DSP + 全數字合成的核心技術方案，實現了全維度電能質量擾動信號的高精度模擬輸出，同時具備操作便捷、可靠性高、適配性強的工程化優勢，全面覆蓋了電能質量監測儀全項目檢定的技術需求。

該裝置的推廣應用，不僅可為電力計量、電網運維、新能源并網等領域的技術人員提供高精度、高效率的檢定技術手段，保障電能質量監測數據的準確性與可靠性，同時也為新型電力系統下電能質量計量體系的完善、電能質量治理技術的發展提供了堅實的設備支撐。未來，隨著電網電能質量管控要求的持續提升，該類高精度檢定裝置將在更多電力工程場景中發揮核心作用，為新型電力系統的安全穩定運行保駕護航。
