ZXBLQ-IV氧化鋅避雷器帶電測試儀

在線判斷氧化鋅避雷器的運行情況的專業儀器

參考標準：DL474.5-92

● 采用無線通訊技術。
● 具有強大的抗干擾能力。
● 可做高精度鉗形電流表使用。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXBLQ-IV氧化鋅避雷器帶電測試儀用于35KV以下線路對氧化鋅避雷器的泄漏電流進行測試，以判斷避雷器的性能是否劣化，測試時無需停電無需拆卸避雷器，操作安全快速。依據電力行業標準《現場絕緣試驗實施導則-避雷器試驗DL474.5-92》中7.1條，根據測試避雷器的漏電情況來判斷避雷器的運行情況，若實測避雷器泄漏電流過大，超過500uA，若排除系統電壓過高的原因，則避雷器可能有表面污漬、或內部受潮、或老化，漏電流越大，污漬或受潮或老化就越嚴重，工作人員可以根據測試的漏電情況決定是否對避雷器進行維護處理，避免了盲目拆下檢測。

儀器由主機、檢測儀、絕緣桿組成。主機與檢測儀采用無線通訊，通訊距離30米，主機可遙控檢測儀鉗頭的張開或閉合完成測試過程，主機能實時顯示電流測試值及鉗頭狀況。檢測儀采用微型馬達驅動鉗頭的張開或閉合，鉗頭采用高性能坡莫合金制作，具有超強的抗干擾能力，分辨率高達1uA。檢測儀可連接絕緣桿用于高壓線路的絕緣子測試。儀表也可做高精度鉗形電流表使用。

儀器還具有數據保持、數據存儲功能，配有USB接口，存儲數據可上傳電腦。

產品別稱

氧化鋅避雷器測試儀、智能型避雷器特性測試儀、抗干擾氧化鋅避雷器特性測試儀、避雷器阻性泄漏電流檢測儀、氧化鋅避雷器帶電測試儀、交流無間隙氧化鋅避雷器測試儀、氧化鋅避雷器特性測試儀

性能特點

1.主機與檢測儀采用無線通訊，通訊距離30米。
2.可遙控檢測儀鉗頭的張開或閉合完成測試過程。
3.能實時顯示電流測試值及鉗頭狀況。
4.檢測儀采用微型馬達驅動鉗頭的張開或閉合，鉗頭采用高性能坡莫合金制作，具有強大的抗干擾能力，分辨率高達1uA。
5.檢測儀可連接絕緣桿用于高壓線路的絕緣子測試
6.能準確測出10uA的漏電流。
7.儀表也可做高精度鉗形電流表使用。
8.具有數據保持、數據存儲功能，配有USB接口，存儲數據可上傳電腦。

技術指標

功能	通過高精度漏電流檢測，在線判斷氧化鋅避雷器是否有可能污漬或內部受潮或老化
電源	主機：DC 7.4V 2000mAh 可充鋰電池，電池充滿約8.4V 檢測儀：DC 7.4V 2600mAh 可充鋰電池，電池充滿約8.4V
測試方式	鉗形CT
傳輸方式	433MHz無線通訊
傳輸距離	30m
顯示模式	3.5寸彩屏；顯示域：71mm×53mm
儀表尺寸	主機：195mm×100mm×45mm；檢測儀：208mm×131mm×90mm
儀表質量	主機：約400g 檢測儀：約1220g , 儀表總質量：約7000g（含絕緣桿和附件）
鉗口尺寸	φ40mm
采樣速率	2次/秒
數據存儲	200組，存儲過程中“HOLD”符號指示
數據保持	測試模式下按HOLD鍵保持數據并存儲數據，“HOLD”符號顯示，再按HOLD鍵取消
數據查閱	“READ”符號指示，能上下翻閱所存數據
溢出顯示	超量程溢出功能：“OL”符號顯示
無信號指示	主機接收器沒有收到檢測儀信號時,無法顯示檢測儀當前狀態。
自動關機	開機約10分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓低于7.8V時，電池電壓低符號“ ”顯示，提醒儀表需進行充電
線路電壓	35KV以下
工作溫濕度	-20℃～40℃； 80%Rh以下
存放溫濕度	-20℃～60℃； 70%Rh以下
干擾	無433MHz同頻信號干擾
絕緣桿尺寸	φ32mm，1m/節（3節）
絕緣強度	單節絕緣桿AC110kV/rms，高壓檢測儀外殼與鐵心間：AC1000V/rms

選型指南：

型號名稱	功能參數
ZXBLQ-I	單相交流	單相測試 5.7寸320×240液晶顯示器,高速熱敏打印機；工作電源：AC220V/50Hz 泄漏電流:0-10mA；電壓:30-100V。電壓基準信號取樣方式：20米（可擴展）
ZXBLQ-II	單相交直流	單相測試 5.7寸320×240液晶顯示器,高速熱敏打印機；工作電源：內置高能鋰離子電池，內部電池供電泄漏電流:0-10mA 電壓:30-100V 電壓基準信號取樣方式：20米（可擴展）
ZXBLQ-3A	三相帶電測試/有線測試（無PT盒/無感應板）	嵌入式人機界面，支持有電壓方式取樣PT二次電壓基準信號；也支持無電壓方式，通過軟件計算找到電壓基準。泄漏電流：0-10mA（可擴展）；電壓：30-100V（可擴展）；電壓基準信號取樣方式：有線同步：20米（可擴展）
ZXBLQ-3B	三相帶電測試/有線無線測試/單片機/帶PT	嵌入式人機界面，800×480彩色7寸液晶觸摸屏,打印機，無線400米（可定制）。有線同步、無線同步、無電壓、鋰電池連續工作4小時、Widows操作系統， U盤導數據；可接鼠標、鍵盤、4GB的SD可存海量數據，上位機軟件。泄漏電流:0-10mA（可擴展）；電壓:30-100V（可擴展）。泄漏電流全電流、阻性電流1、3、5、7、容性電流，電壓，相角，功耗。帶抗干擾功能，補償算法?？捎糜?50KV電壓等級、可取三相電壓基準或B相電壓基準。
ZXBLQ-3C	三相帶電測試/有線無線測試/工控機/帶PT	工控機ARM板，800×480彩色7寸液晶觸摸屏,打印機，無線400米（可定制）。有線同步、無線同步、無電壓、鋰電池連續工作4小時、Widows操作系統， U盤導數據；可接鼠標、鍵盤、4GB的SD可存海量數據，上位機軟件。泄漏電流:0-10mA（可擴展）；電壓:30-100V（可擴展）。泄漏電流全電流、阻性電流1、3、5、7、容性電流，電壓，相角，功耗。帶抗干擾功能，補償算法?？捎糜?50KV電壓等級、可取三相電壓基準或B相電壓基準。
ZXBLQ-3D	三相帶電測試/有線無線測試/工控機/帶PT/帶感應板
ZXBLQ-3S	三相帶電測試/有線無線測試//帶采集器/手持式	提供有線、無線測試方式，無線測試方式可同時測量三相氧化鋅避雷器的電氣參數，并可自動補償相間干擾；也可單相測量，支持B相接地的PT二次電壓作為參考電壓；當被測相與參考電壓相別不同時，可自動計算補償角度。可顯示三相全電壓、電壓基波、3次、5次、7次諧波有效值、系統頻率值及三相電壓相位差電壓輸入范圍：25V～250V有效值，50Hz/60Hz 全電流測量范圍：0～20mA有效值，50Hz/60Hz 工作電源：內置鋰電池
ZXBLQ-IV	支持10-35KV以下測試，測漏電流

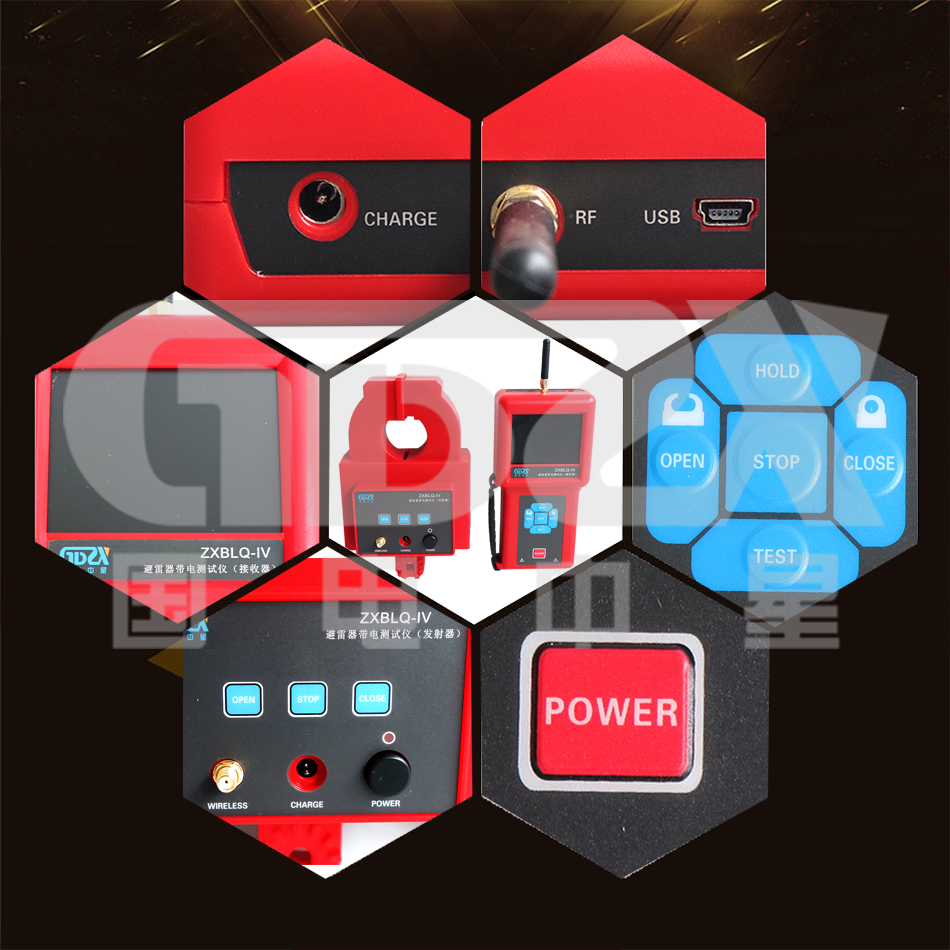

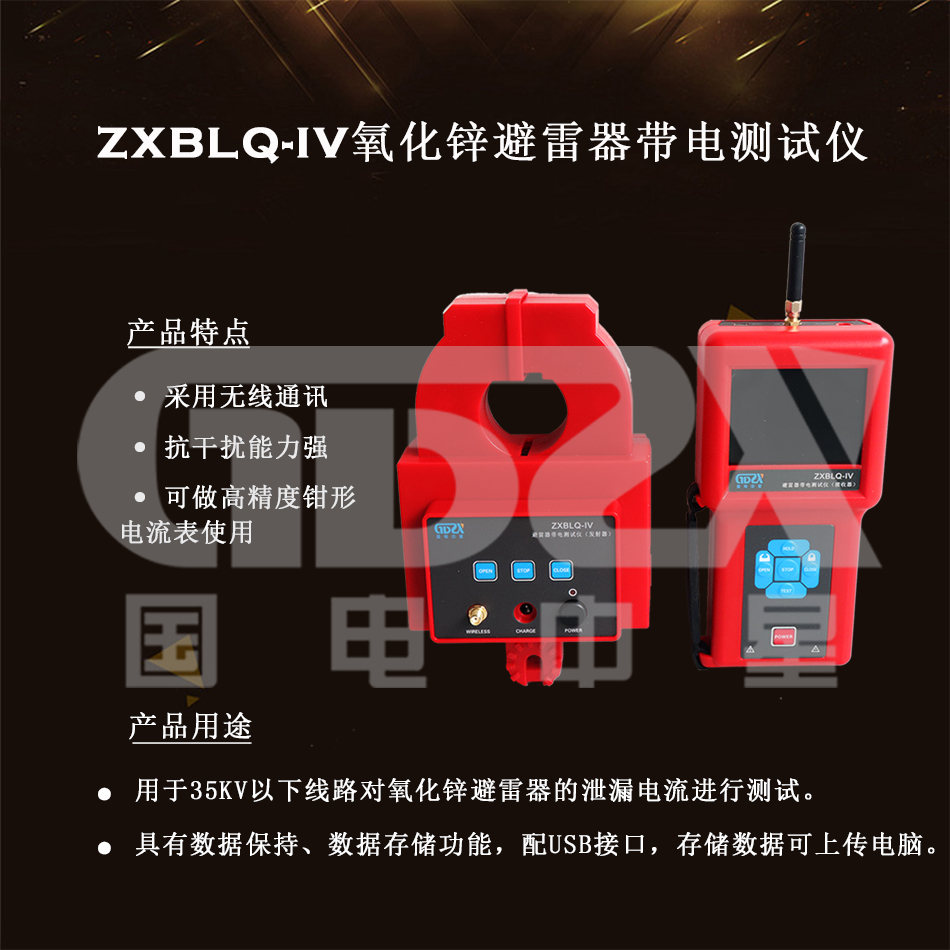

ZXBLQ-IV組圖.jpg ZXBLQ-IV細節圖.jpg

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
