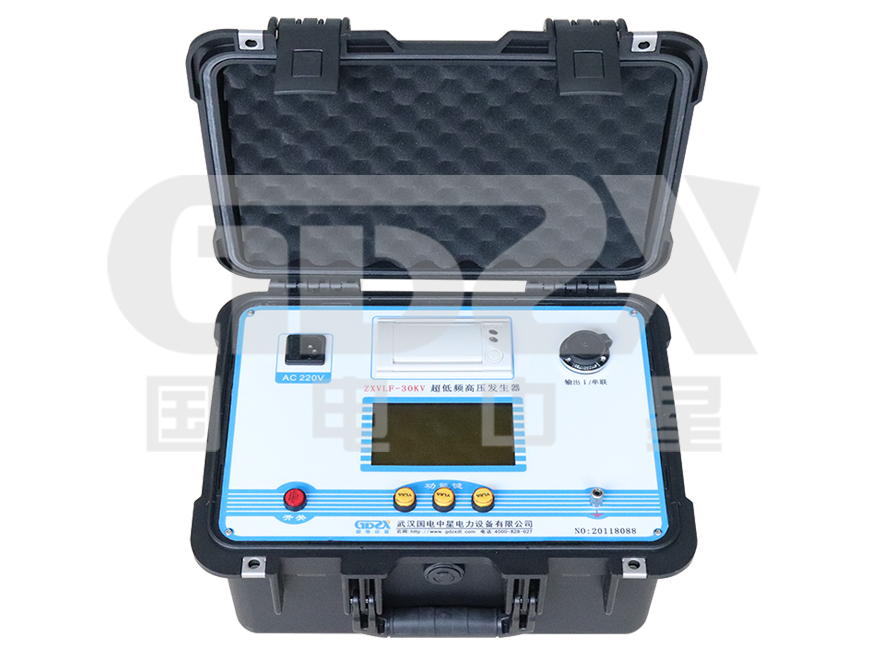

超低頻高壓發生器對電纜的耐壓試驗方法

超低頻高壓發生器對電纜耐壓的方法：

1、從測試產品電纜上拆下所有連接到測試產品的電氣設備。

2、用10000V兆歐表測試測試電纜各相的絕緣電阻，記錄測試值。

3、峰值測試電壓：Umax=3Uo，其中Uo為電纜導體與大地或金屬屏蔽層之間的額定工作電壓。例如：額定電壓為10kV電纜，單相額定電壓Uo：

Uo=10/√3kV

所以峰值測試電壓為：Umax=3Uo

=3×10/√3kV

=√3×10kV

=17.32kV

4、測試時間：3分鐘。

5、可分相檢測。當測試電力電纜的故障電容值在測試設備的負載能力范圍內時，可將測試電力電纜的三相線芯并聯，然后同時進行耐壓測試.

6、用機器自帶的專用軟連接電纜連接測試設備和測試電纜。打開電源，設置測試頻率、時間和電壓，以及過流保護高壓側的值和過壓保護值，然后開始升壓測試。在升壓過程中，應密切監測高壓電路，監測測試電纜是否有異常噪聲。當測試電壓升高時，記錄測試時間并讀取測試電壓值。

7、測試時間到后，儀器會自動停止。如果在試驗過程中沒有發生破壞性放電，則認為通過了耐壓試驗。

8、在升壓和耐壓過程中，如果出現電流異常增大、電壓不穩定、測試電纜有異味、冒煙或異響或閃爍等現象，應立即停止升壓，并說明原因關機后才知道。如果這些現象是由于試驗電纜絕緣薄弱造成的，則認為耐壓試驗不合格。如果確定測試電纜是由于空氣潮濕或表面污染等原因造成的，測試前應將測試電纜清洗干凈并擦干。

9、測試過程中，如果未測試電纜的絕緣缺陷導致儀器過流保護，查明原因后，應重新進行全時連接耐壓測試。
