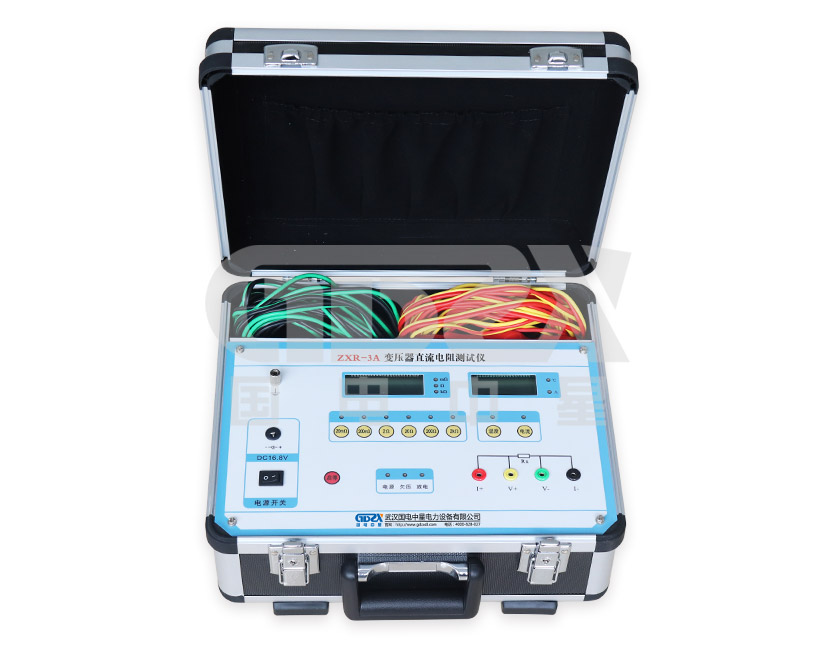

直流電阻測試儀的工作原理和使用方法

直流電阻測試儀是變壓器制造，工廠測試，安裝，交接測試和預防部門的預防性測試中半成品和成品的必要測試項目。它可以有效地找出變壓器線圈的制造缺陷，例如選材，焊接，連接零件松動，庫存短缺和斷線以及操作后的隱患。

直流電阻快速測試儀的具體使用方法如下：

答：直流電源測試：合上主電源開關，相應的指示燈將點亮。按下“開始和停止”按鈕進行測試。測試完成后，按“復位鍵”，儀器顯示“放電中”。當儀器返回到啟動界面時，關閉主電源開關，相應的指示燈將熄滅。然后將測試夾更改為另一個測試。

B.交流電源測試：連接交流AC220V電源，“充電中”指示燈亮。閉合主電源開關，相應的指示燈將點亮，類似于直流測試方法。特別說明：測試后，必須按下“重置鍵”和其他儀器才能返回啟動界面，然后才能關閉下一個測試。

直流電阻測試儀面板操作方法：（本機具有三個按鈕：“選擇”，“確認”和“重置”）

1.啟動或按復位鍵后，電阻測量儀將進入初始狀態

（1）此時，光標指針指向“電阻”并直接按“確定”進入狀態

（2）顯示變化的充電電流和測量時間，并在充電后自動進入狀態

（3）顯示電阻值，測量電流和測量時間。每次按“確定”以存儲測量結果（帶有打印機的型號同時打印測量結果）。按“重置”退出電阻測量并進入狀態

（4）顯示放電電流。放電后，自動回到初始狀態

（5）完成電阻測量。

2.編號設置輸入設備編號有利于初始狀態下內存數據的搜索

（1）將光標指向“設置”，然后按“確定”進入狀態

（2）顯示當前設備號。再次按確定進入狀態

（3）當提示輸入新設備號時，按“選擇”鍵將當前輸入位從“ 0”變?yōu)椤?9”，然后從“ A”變?yōu)椤?Z”，以A周期顯示。找到所需的數字或字母后，按“確定”鍵輸入一位，然后按相同的方法輸入下一位

（4）顯示新輸入的設備編號。按下“重置”鍵返回到初始狀態。

3.內存操作處于初始狀態

（1）將光標移到“內存”，然后按“確定”進入狀態

（2）顯示當前內存記錄的總數。按“選擇”進入狀態

（3）從最新記錄開始，將相應顯示內存記錄內容。NNNNNN代表記錄設備的編號，MM代表設備的第毫米電阻值。每次輸入新的設備編號，都會從1重新計算MM值。同時按下“選擇”和“確定”鍵將清除所有數據的存儲器，然后按下“復位”鍵退出內部。返回狀態的操作

（4）存儲器最多可以存儲120個測量值，之后最舊的記錄將被覆蓋。在斷電的情況下，存儲器的內容可以長時間保存。
