技術解析:ZXD-460直流低電阻測試儀的測量原理與應用實踐
在電力設備預防性試驗與交接試驗中,直流電阻測量是一項基礎且關鍵的檢測項目。變壓器繞組的焊接質量評估、開關設備觸頭的接觸狀態判斷、電機繞組的健康狀態分析,都離不開對低值電阻的精確測量。毫歐級甚至微歐級的低電阻測量長期面臨測試線電阻、接觸電勢、熱噪聲等多重干擾,如何從原理層面消除這些影響,是技術人員關注的焦點。
本文以ZXD-460直流低電阻測試儀為研究對象,結合直流電阻測量的核心技術原理與行業應用實踐,從測量方法、硬件架構、現場適應性等維度進行技術解析,為電力試驗人員提供參考。
一、四線法測量:消除引線電阻的基石
低電阻測量的核心難點在于測試線電阻與被測電阻的疊加。當被測電阻降至毫歐級別時,僅0.1Ω的測試線電阻就可能引入數倍于被測值的誤差。ZXD-460直流低電阻測試儀采用四線法測試,從原理層面解決這一問題。
四線法通過兩對獨立導線分別傳輸電流和測量電壓。電流回路由恒流源提供穩定電流流經被測電阻,電壓回路緊貼被測電阻兩端測量電壓降。這種接法使測試線電阻和接觸電阻被排除在電壓測量回路之外,理論上可完全消除其影響。在計量技術領域,專業人員明確指出,毫歐級別的電阻測量必須采用四線法才能在原理上消除導線阻值和接觸電勢的干擾。
ZXD-460的技術參數顯示,其測試電流不小于1A,開路電壓不超過4.2V,測量功率控制在8W以內。這一電流量級屬于直流低電阻測試儀的典型范疇,主要用于接觸電阻、導通電阻等低電阻測量,具有較高的測量精度。
二、恒流源技術與信號處理
ZXD-460采用微處理機技術配合程控恒流源方案。恒流源通過微控制器調節輸出電流,確保測量過程中電流恒定,其線性負反饋式設計具有失真小、穩定度高、紋波小的特點,適合高精度測量場景。
在信號處理方面,儀器通過測量電流流過被測電阻產生的電壓降,依據歐姆定律計算電阻值。其測量時間約為每秒兩次,能夠滿足現場快速檢測需求。值得關注的是,儀器具備過載保護功能,測試端口間可承受交流220V的短時過載沖擊,過載后需重啟儀表恢復正常測試。這一設計考慮了現場可能出現的誤操作或感應電壓侵入場景。
三、測量范圍與精度適配
ZXD-460的電阻測量范圍為0.001毫歐至300.0千歐,覆蓋了從微電阻到中值電阻的廣闊區間。這一量程設計使其能夠適應多種測試場景。
在低值電阻測量方面,毫歐級別的接觸電阻、導通電阻測量適用于開關、接插件、繼電器等設備的接觸狀態評估。對于開關設備,接觸電阻直接反映觸頭的接觸情況,是判斷是否存在氧化或燒蝕的關鍵指標。
在繞組電阻測量方面,線圈、電動機、變壓器繞組的直流電阻測量可用于檢測焊接質量、分接開關接觸是否良好、是否存在匝間短路或斷線。
在金屬構件聯結電阻測試方面,設備外殼、避雷帶、地梁、構造、機柜、鋼筋、水管、窗戶、護欄、散熱器、流水線等對象的金屬構件之間聯結電阻測試,以及地網地極間連接導體的電阻測試均可適用。
與同類產品相比,部分直流低電阻測試儀同樣具備相近的測量范圍和技術路線,反映出該量程段在直流低電阻測試領域的典型配置。
四、便攜性與現場適應性
ZXD-460采用直流3.7伏、2000毫安時大容量鋰電池供電,擺脫了現場尋找220伏電源的束縛。儀表質量480克(含電池),測試線250克,整體便攜性突出。

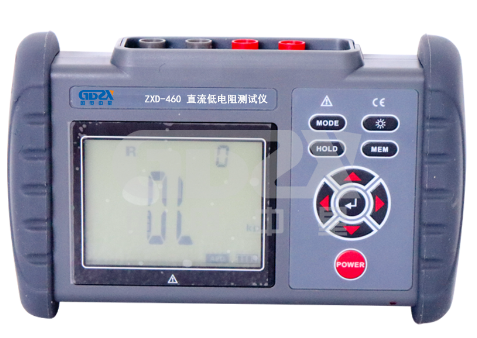

人機交互方面,儀器配備LCD顯示屏,尺寸為長71毫米、寬52毫米,灰白屏背光可控,適合昏暗場所使用。電池電量實時顯示,低電壓時提示及時充電。開機15分鐘后自動關機,有助于延長電池續航。
數據管理能力是ZXD-460的另一特點。儀器可存儲500組測試數據,具備存儲指示功能,存儲滿時顯示相應符號。具備數據查閱功能,超量程時顯示溢出符號。通過microUSB接口和通訊線,測試數據可導出至上位機,配套監控軟件支持歷史數據讀取、查閱、保存、報表生成等功能。這一數據管理方案滿足了現場記錄與后期報告整理的需求。
五、安全規范與環境適應性
ZXD-460遵循多項安規標準,包括IEC61010-1、CAT III 600伏、污染等級2。同時符合直流數字式歐姆表檢定規程、直流電阻器檢定規程、回路電阻測試儀與直流電阻快速測試儀檢定規程。
電磁特性符合IEC61010-4-3,無線頻率電磁場不超過每米1伏。絕緣電阻方面,電路與外殼之間在500伏測試電壓下達到10兆歐以上,耐壓能力為交流3700伏(電路與外殼之間)。
工作溫濕度為18至28攝氏度、相對濕度70%以下,存放溫濕度為零下15至50攝氏度、相對濕度70%以下。需要注意的是,其工作溫度范圍相對較窄,冬季戶外使用時需考慮環境適應性。
六、應用場景與實踐價值
根據電力行業實踐,直流電阻測試儀在以下場景具有重要應用價值。
在變壓器繞組電阻測試方面,電力設備交接試驗、大修檢測及分接開關調節后均需進行繞組電阻測量。通過測量繞組電阻,可檢測繞組內部導線與引線的焊接質量、分接開關各位置接觸狀態、繞組是否存在匝間絕緣損壞或斷線。
在電機繞組與接觸電阻測量方面,電機制造和維護中通過繞組電阻評估電機導電性能,檢測繞組是否存在缺股、斷線或焊接不良。通過接觸電阻測量判斷換向器、電刷與繞組的接觸可靠性。
在電子制造與通信行業方面,電路板生產中用于元件分選和焊接質量檢測。光纖通信系統中用于測量連接器、跳線的電阻,評估信號傳輸損耗。
在汽車工業方面,新能源汽車電池包生產中測量電芯內阻,評估電池健康狀態。測量連接器、線束的接觸電阻,判斷是否存在虛接或腐蝕。
對于技術人員而言,ZXD-460直流低電阻測試儀的技術價值在于四線法測量從原理層面消除了引線電阻影響,恒流源技術保證了測量穩定性,寬量程設計覆蓋了從微電阻到中值電阻的多種測試需求,便攜性與數據管理能力提升了現場工作效率。
結語
綜上所述,ZXD-460直流低電阻測試儀在技術上遵循四線法測量、恒流源驅動的行業主流技術路線,其測試電流不小于1安、測量范圍0.001毫歐至300.0千歐、500組數據存儲等指標,滿足電力設備預防性試驗中對低電阻測量的典型需求。對于現場試驗人員而言,理解四線法測量的原理本質、掌握不同量程下的測試電流選擇、注意環境溫度對測量結果的影響,是充分發揮儀器性能、獲取可靠測試數據的關鍵。
