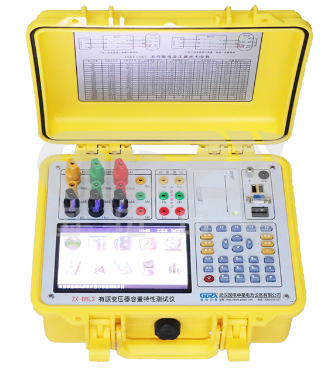

技術解析：ZX-BRL2有源變壓器容量特性測試儀的功能集成與現場應用

在變壓器交接試驗、預防性試驗及容量核定工作中，測試設備的便攜性、測量精度與功能集成度直接影響現場作業效率。ZX-BRL2有源變壓器容量特性測試儀將測試電源、數據采集與分析功能融為一體，為技術人員提供了一種區別于傳統多表法測量的解決方案。本文從其技術架構、核心功能與適用場景角度進行解析，供相關專業人員參考。

一、有源化設計：內置測試電源的技術價值

傳統變壓器容量及損耗測試通常需要外接三相調壓器、升流器及多塊儀表，接線復雜且對現場電源容量有一定要求。ZX-BRL2采用有源測試方案，內部集成數字合成三相標準正弦波信號源與功率放大器，具備以下技術特點：

●   無需外接測試電源：在測量變壓器容量、短路損耗等項目時，儀器自身可產生所需的三相測試電流與電壓，適用于現場無合適調壓設備或電源容量不足的場景。

●   波形純凈度控制：采用數字合成技術生成標準正弦波，區別于簡單的逆變交流輸出，有助于保障在非額定條件下測試數據的可重復性與準確性。

●   電池供電與續航能力：內置高效能鋰電池，一次充電可支持約500臺次的連續測量，適合批量測試或偏遠現場作業，減少對現場交流電源的依賴。

二、寬量限與雙量程設計：適應多電壓等級與容量范圍

變壓器類型涵蓋配電變壓器至大型電力變壓器，其測試參數動態范圍較大。ZX-BRL2在輸入回路設計中考慮了量程適應性：

●   電壓測量寬限：0–750V測量范圍，無需手動切換檔位，避免因電壓檔位選擇錯誤導致的設備損壞，同時適用于不同電壓等級的變壓器空載試驗。

●   電流雙量程設計：提供0–5A與0–100A兩檔內部量程，低端可滿足PT類小電流測量需求，高端可覆蓋較大容量變壓器的短路試驗電流范圍。

●   容量覆蓋范圍：20kVA–100000kVA的測量范圍，基本涵蓋配電變壓器至主變壓器的容量等級，適用于供電公司、廠礦企業及檢測機構的多場景需求。

三、多參數同步測量與校正功能

變壓器損耗測試受電壓、電流波形畸變及溫度等因素影響，ZX-BRL2在數據處理層面設置了多項校正功能，以提升現場測試結果的參考價值：

●   空載與短路試驗：支持空載電流、空載損耗、短路電壓、短路損耗等工頻參數的同步測量，并可依據實測數據判斷變壓器型號（如S7、S9、S11、S13、S15及干變SCB系列等）。

●   波形畸變與溫度校正：提供電壓校正（非額定電壓下空載試驗）、電流校正（非額定電流下短路試驗）以及溫度校正功能，其中溫度校正可選擇簡單校正與附加損耗分別校正兩種方式，便于不同精度要求下的數據修正。

●   諧波分析與矢量分析：可測量電壓、電流的諧波含量及總諧波失真度，支持簡單的矢量分析并繪制矢量圖，輔助判斷接線正確性及繞組狀態。

四、集成化功能：一機多用的現場價值

ZX-BRL2在功能設計上兼顧了專用測試與輔助診斷需求，一臺設備可完成多項測試任務：

●   示波器功能：實時顯示各電參量的波形圖，便于觀察電壓、電流波形畸變情況，輔助判斷鐵心飽和或諧波源問題。

●   數據存儲與打?。簝?nèi)置存儲單元可保存200組容量測試數據，支持現場通過微型打印機輸出測試結果，便于即時整理報告。

●   電池電量管理：采用百分比電量指示，相比簡單虧電報更直觀，便于現場作業人員合理安排測試任務。

五、適用場景與技術定位

綜合其功能配置與性能指標，ZX-BRL2適用于以下典型場景：

●   配電變壓器容量核定：用于供電公司用電檢查、稽查部門對用戶變壓器容量的現場復核，判斷是否存在私增容量行為。

●   變壓器交接與預防性試驗：在變壓器安裝后或運行周期內進行空載、短路試驗，評估損耗狀態與運行性能。

●   無大型測試電源條件的現場：適用于偏遠變電站、礦區、施工現場等不具備三相大容量調壓設備的場所。

●   多參數快速篩查：需同時獲取變壓器容量、損耗、諧波、矢量關系等多項數據的綜合測試任務。

結語

ZX-BRL2有源變壓器容量特性測試儀通過內置測試電源、寬量限采樣與多參數校正功能的集成，將傳統需要多臺設備配合完成的試驗項目整合于一體。對于現場技術人員而言，理解其有源測試原理、校正邏輯及量程適用范圍，有助于在變壓器測試工作中更高效地獲取可靠數據，提升現場作業質量與效率。
