電纜故障指示器簡介

       電纜故障指示器是一種能夠根據電網線路中電流、電壓的變化來對電網運行故障進行智能判斷、檢測以及定位的重要設備儀器。電纜故障指示器通常被安裝在電力輸送網絡之中，主要用來監視檢測線路可能出現的短路以及單相接地等故障，當電力網絡中發生短路現象，則線路中的電流值瞬間突變，此時的故障電流在通過指示器時就會觸動指示器的翻牌或閃光動作，而非故障電流則不會影響其正常顯示。同時故障指示器大都配備了自動延時復位功能，當故障排除之后，恢復電力輸送，故障指示器會自動復位，為下一次的檢測做好準備，這使得電網日常的檢測維護更加方便快捷。

        目前電力網絡輸送中最容易發生的是相間短路和單相接地兩類故障，因此故障指示器的設計也是按照這兩類故障而設定的。相間短路指的是輸送線路的兩相或三相之間相互接觸，從而造成了線路短路故障的發生。當相間發生短路時，線路中的瞬間電流突然增大，并形成電流突增，故障指示器內部對電流突變值進行了設定，若電流變化量超過了設定值，那么指示器就會顯示與之對應的故障信號。對于單相接地的判斷依據和原理目前使用最多的是零序電流幅值法，即在中性點不直接接地的配電網絡中采集暫時的電流、電壓等數據值，然后采用穩態零序電流和電壓的基波或高次諧波對采集的數據進行計算和分析，從而線路中的電流電壓值進行判定，若為故障電流則顯示翻牌或者亮燈，反之指示器無變化。

        城市配電網絡系統中，電纜工程不斷增加，環網柜、電纜分支箱，箱式變電站等已經越來越多的被使用。由于電纜線路和設備故障的隱蔽性極強，為幫助運行人員迅速、快捷的查找故障，國電中星的ZX-A10電纜故障指示器使用簡便，具有測試準確、智能化程度高、適應面廣、性能穩定等顯著特點。

        高壓電纜故障指示器由探測前端與液晶顯示裝置兩部分組成，探測前端直接安裝于電纜導線上，對線路電流、電壓及電纜溫度進行實時數據采集，并通過光纖傳至液晶顯示裝置上進行數字顯示；一旦線纜發生異常情況，探測前端將立即進行翻牌、閃光指示，同進液晶顯示裝置將指示相應故障，以便巡檢人員快速定位故障線段進行搶修。

1、短路原理：當線路出啊先短路故障時，短路故障傳感器感應到故障電流，經過內部電流處理，同時將這一信號轉換為數字信號，并以數據信號的形式給主機發送數據，則主機面板上的短路故障指示燈點亮，顯示短路故障。
2、接地原理：接地部分以檢測線路零序電流作為判斷依據，顯示方式上通過面板上的指示燈來完成的。當電纜系統出現故障時，如果面板上接地指示燈亮，標明電纜系統發生了基地故障；如果面板上的某兩相短路指示燈亮，表明這兩相發生了短路故障。

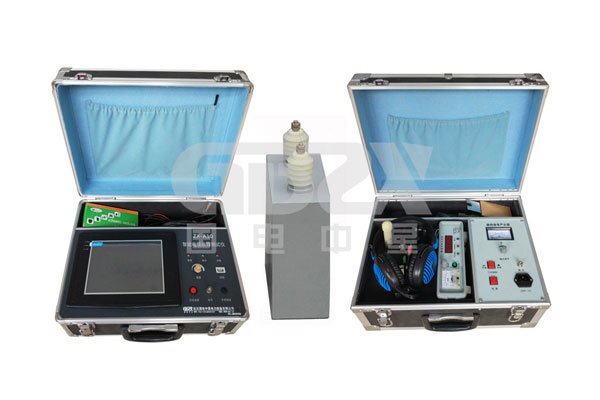

        國電中星生產的ZX-A10電纜故障指示器不僅能測試各種電壓等級的動力電纜、通信同軸電纜、市話電纜、控制電纜、礦用電纜和海底電纜等電纜的低阻、短路、斷路，還能夠測量高阻泄漏故障和高阻閃絡性故障。
