手動搖表絕緣電阻測試儀使用步驟

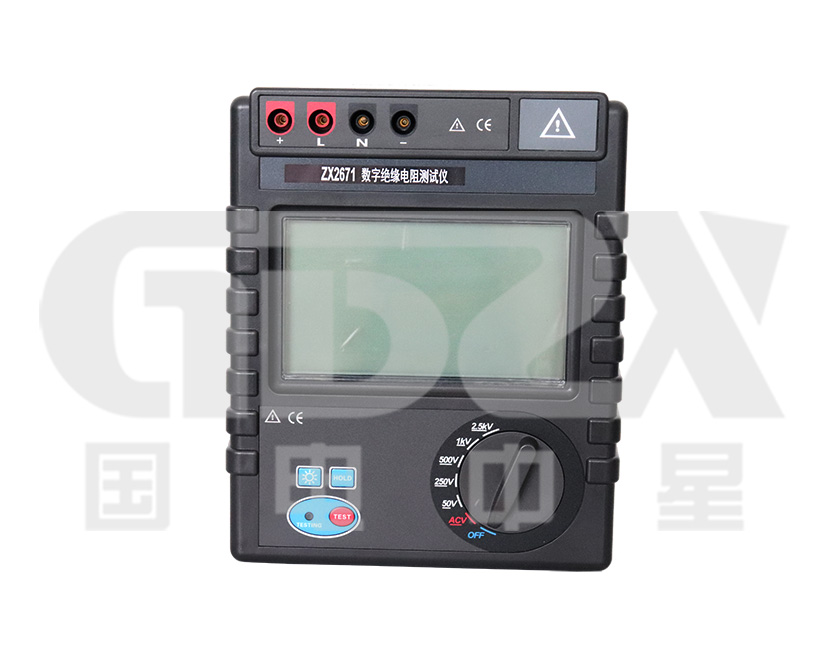

手動搖表絕緣電阻測試儀主要用于測量大型變壓器、互感器、發電機、高壓電機、電力電容器、電力電纜、避雷器等設備的絕緣電阻。

絕緣電阻測試儀的操作和測試步驟：

(1)搖表應根據設備的電壓等級選擇。對于10kV-35kV的變壓器，應使用2500伏的振動器。

(2)測量絕緣電阻前，應切斷被測設備的電源，并進行短路放電，放電的目的是保護人員和設備的安全，并進行測量結果準確；

(3) 搖表的連接應為絕緣良好的兩根單獨的單線（兩種顏色），兩根連接線不要扭在一起，也不要使連接線接觸大地，以免因接觸不良造成錯誤連接線的絕緣；

(4)測量前，對振動臺進行開路和短路試驗，檢查振動臺是否完好，變壓器是否絕緣。如果電阻測試儀打開兩條連接線并搖動手柄，指針應指向∞（無窮大）。此時若兩條連接線瞬間短路，指針應指向0，表示振動臺狀態良好。，否則震動臺有錯誤；

(5)搖動一次繞組對二次繞組和地（外殼）的絕緣電阻的接線方法：用裸銅線將一次繞組的三相端子lU、lV、1W短接，依次連接到兆歐表的“L”端；用裸銅線將二次繞組的N、2U、2V、2W端子與地（地殼）短接，接至兆歐表的“E”端；必要時，為減少表面漏電對測量值的影響，可將裸銅線在原邊瓷套的瓷裙上繞幾圈，然后接在原邊瓷套的“G”端。帶有絕緣線的兆歐表；

(6)二次繞組對的搖動測量一次繞組與地（殼）絕緣電阻的接線方法：用裸銅線將二次繞組的2U、2V、2W、N端子短接. 為了連接到兆歐表的“L”端；用裸銅線將初級繞組的三相引線1U、1V、1W和地（外殼）短接后，連接到兆歐表的“E”端；為減少表面漏電對測量值的影響，可將裸銅線繞在二次側瓷套瓷裙上幾圈，然后用絕緣線連接到兆歐表的“G”端.

(7)測量時，用一只手按壓搖床外殼（防止搖床振動）。當指針指示為0時，立即停止搖晃，以免燒毀手表；

(8)測量時，將振動臺置于水平位置，以每分鐘120轉左右的速度轉動發電機的振動手柄，15s讀取一個數字（R15），讀取另一個數字（R60） 60s，并記錄振動數據。
