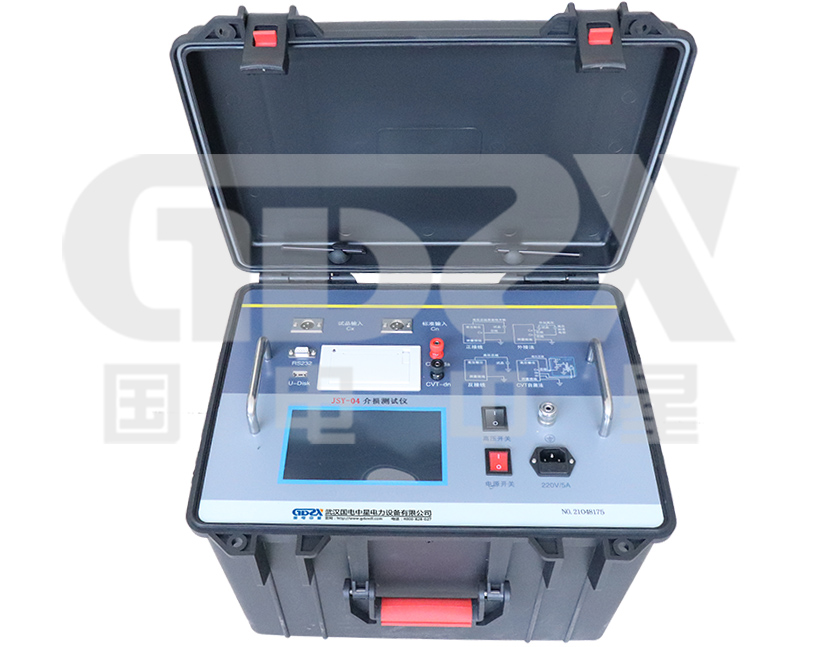

抗干擾異頻介損測試儀試驗原理及試驗接線方法

在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗，這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差，相角差的余角稱為介質損耗角，介質損耗角的正切 tg8稱為介質損耗角正切。tg8值是用來衡量電介質損耗的參數。

介損測試儀試驗原理：

抗干擾異頻介損測試儀測量線路包括一標準回路(Cn)和一被試回路(Cx)。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。

抗干擾異頻介損測試儀內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。

測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。

控制面板：打印機、鍵盤、顯示和通訊中轉。

變頻電源：采用SPWM 開關電路產生大功率正弦波穩壓輸出。

升壓變壓器：將變頻電源輸出升壓到測量電壓，最大無功輸出2KVA/1分鐘。

標準電容器：內Cn，測量基準。

Cn電流檢測：用于檢測內標準電容器電流，10uA~1A，輸入電阻＜20Ω。

Cx正接線電流檢測：只用于正接線測量，10uA~1A，輸入電阻<20Ω。

Cx反接線電流檢測：只用于反接線測量，10uA~1A，輸入電阻<2Ω。

反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號。

啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tg8.反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。
