串聯諧振試驗接線操作

       串聯諧振在電力、冶金、石油、化工等行業應用非常廣泛，國電中星為您詳解串聯諧振裝置的電纜試驗，電機耐壓試驗，GIS、開關及變壓器試驗三種試驗操作。

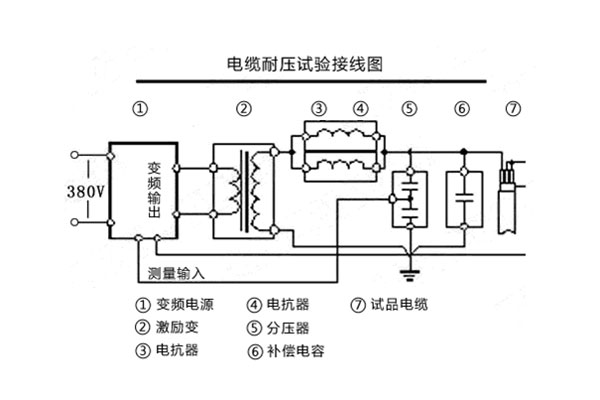

一、電纜試驗接線操作

勵磁變壓器的注意事項：

        1、應用于10kV電纜試驗的串聯諧振耐壓裝置，勵磁變壓器一般連接低端；

        2、應用于10kV和35kV電纜的串聯諧振耐壓裝置，10kV電纜耐壓試驗時勵磁變壓器接低端，35kV電纜耐壓試驗時勵磁變壓器接較高端；

        3、應用于10kV、35kV和110kV電纜的串聯諧振耐壓裝置，10kV、35kV電纜耐壓勵試驗時磁變壓器接低端，110kV電纜耐壓試驗時勵磁變壓器接高端；

電抗器接線注意事項：

        1、對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確?；芈房梢灾C振。

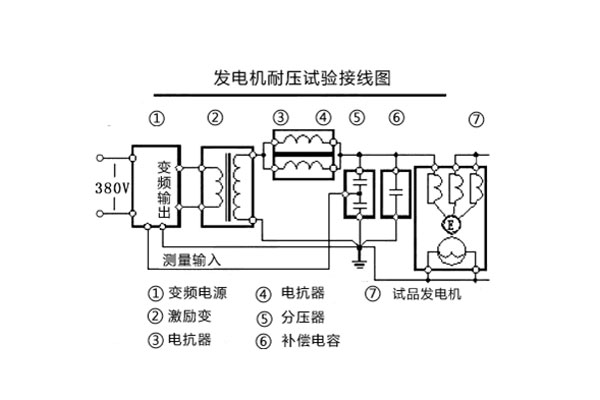

二、電機耐壓試驗接線操作

勵磁變壓器接線的注意事項:

        1、用于電機的串聯諧振耐壓裝置，勵磁變壓器一般接低端；

        2、用于電機和電纜的串聯諧振耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接高端；

        3、通常情況下，用于電機耐壓的串聯諧振裝置兼容較低電壓的電纜。

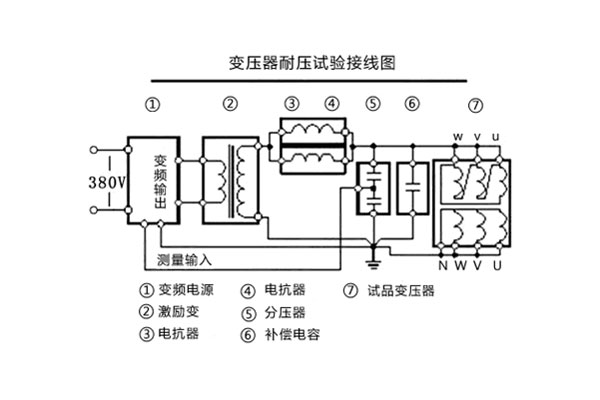

三、GIS、開關及變壓器試驗操作

勵磁變壓器的注意事項:

        1、BPXZ串聯諧振用于開關、GIS、變壓器的串聯諧振耐壓裝置，勵磁變壓器的輸出電壓一般較高；

        2、用于開關、GIS的串聯諧振耐壓裝置，勵磁變壓器接高端，變壓器耐壓勵磁變壓器接低端；

        3、通常情況下，串聯諧振裝置兼容較短長度的電纜，勵磁變壓器接低端；

電抗器接線注意事項：

        1、用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振；

        2、用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。

了解了串聯諧振三種試驗的接線操作以及注意事項，提前預防了在試驗中可以存在的問題，讓串聯諧振試驗裝置操作起來更加便捷。想要了解更多關于串聯諧振的內容，國電中星將盡力為您呈現！
