技術應用解析:ZXYZ-2012B變壓器有載分接開關測試儀的測量特性與適用分析
在變壓器狀態檢修與預防性試驗中,有載分接開關的過渡特性測試是評估其機械與電氣性能的關鍵環節。ZXYZ-2012B變壓器有載分接開關測試儀針對現場檢測需求設計,集成了過渡電阻、過渡時間等核心參數的測量功能。以下從技術指標、功能特性及現場適用性三個方面進行技術分析。
一、測量原理與參數覆蓋能力
該儀器采用恒流源測試原理,在分接開關切換過程中實時采集過渡波形,通過分析電壓電流變化曲線計算過渡電阻與過渡時間。其技術指標覆蓋了常見有載分接開關的測試需求:
● 輸出電流:1.0A、0.5A、0.2A三檔可調,適配不同阻值范圍的開關測試
● 過渡電阻測量范圍:
◆ 0.3Ω~20Ω(1.0A)
◆ 5Ω~40Ω(0.5A)
◆ 20Ω~100Ω(0.2A)
● 過渡時間測量范圍:0~320ms
● 采樣速率:20kHz,可完整捕捉切換過程中的瞬態波形
從參數配置來看,三檔電流設計使儀器能夠兼顧低阻值開關的精細測量與高阻值開關的可靠測試,測量范圍覆蓋了絕大多數10kV~500kV變壓器有載分接開關的典型參數區間。
二、核心功能特性分析
1. 變壓器繞組類型適配
儀器支持Yn、Y、D三種常見聯結組別的變壓器測試,測量結果無需人工換算即可直接顯示過渡電阻值。這一功能減少了現場試驗人員的數據后處理工作量,也降低了因接線方式判斷錯誤導致的計算偏差。
2. 帶繞組與不帶繞組測量
測試儀具備帶繞組測量與不帶繞組測量兩種模式。帶繞組測量適用于變壓器本體已完成組裝后的交接試驗或預防性試驗;不帶繞組測量則可在分接開關單獨檢修時進行,便于在變壓器制造或開關檢修環節提前驗證開關性能。
3. 波形顯示與數據存儲
配備7英寸液晶屏,波形顯示可根據采樣值自動調整電阻與時間值的幅值比例,便于觀察過渡過程的細節特征。內部可保存500組測試數據,滿足現場多臺位、多時段測試的記錄需求,無需額外配置記錄設備。
4. 保護電路與抗干擾能力
儀器內置完善的保護電路,在現場電磁環境復雜的變電站內使用時,可降低因誤接線或測試回路異常導致的設備損壞風險。主機與線箱分體設計,測試線標配13米,并可定制更長規格,適應大型變壓器不同相間、不同位置接線端子的現場布線需求。
三、現場適用性與便攜性

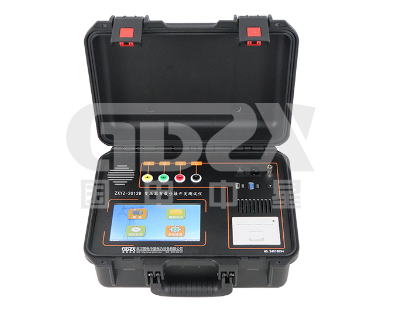

儀器主機外形尺寸為360×290×170(mm),主機重量6kg,線箱重量4.5kg,整體采用便攜式結構設計。相較于傳統分接開關測試設備,該儀器在輸出電流能力與重量之間做了平衡,便于現場人員攜帶與布設。
工作電源支持AC220V±10%,頻率50±1Hz,內置鋰電池選配功能進一步擴展了無外接電源場景下的測試能力。環境適應性方面,工作溫度范圍為-10℃~50℃,濕度85%RH,可覆蓋我國大部分地區變電站戶外或半戶外試驗條件。
四、技術定位與選型建議
ZXYZ-2012B適用于以下典型場景:
● 變壓器制造廠出廠試驗:不帶繞組測量模式可在組裝前驗證開關性能
● 變電站交接試驗:帶繞組測量模式結合波形分析,判斷開關切換是否平穩
● 狀態檢修與故障診斷:對運行年限較長的變壓器進行過渡特性跟蹤,發現觸點磨損、過渡電阻異常等早期缺陷
在技術選型時,技術人員應重點關注儀器的測量范圍是否覆蓋被測開關的額定參數,采樣速率是否滿足過渡波形細節捕捉要求(20kHz可滿足絕大多數有載開關的時間常數分析),以及存儲容量能否滿足批量測試的數據記錄需求。
五、技術局限性說明
任何測試儀器均有適用邊界。該儀器過渡電阻測量精度為±(5%讀數±0.1Ω),過渡時間精度為±(0.1%讀數±0.2ms),對于部分要求更高精度的科研或標準器校準場景,需確認精度等級是否匹配。此外,標配13米測試線適用于常規110kV~220kV變壓器,對于500kV及以上大型變壓器各相間距較大的情況,建議在采購時定制更長線纜。
結語
ZXYZ-2012B變壓器有載分接開關測試儀將過渡電阻、過渡時間測量與波形分析功能集成于便攜式平臺,三檔電流輸出覆蓋了常見分接開關的測試范圍,Yn/Y/D繞組類型直讀功能簡化了現場操作流程。對于從事變壓器檢修、試驗及制造質量管控的技術人員而言,理解其測量原理、參數覆蓋能力與功能特性,有助于在實際工作中合理選用測試儀器,提高有載分接開關狀態評估的準確性與效率。
