路燈電纜故障測試儀絕緣探測的分析

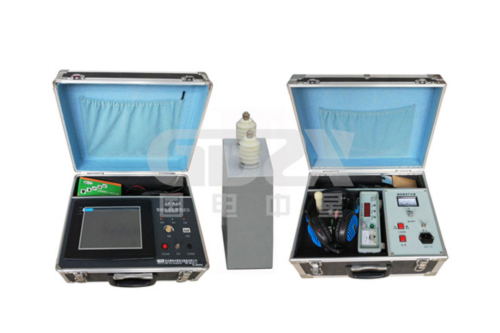

       路燈電纜故障測試儀的主要功能是對地絕緣不良點的定位測試儀和路徑的探測，廣泛應用于各種具有金屬導體（線對、護層、屏蔽層）的光纜、電纜、地埋線。在上一節中講述了路徑探測的分析，本節中，國電中星將為大家?guī)黻P(guān)于路絕緣探測的介紹，當故障點位于路面或其他不能測量的區域下面，應使用以下方法測量。

一、垂直法探測

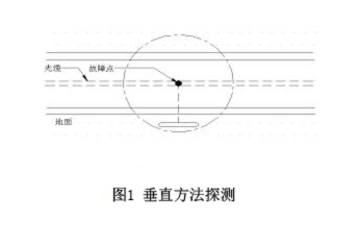

        仔細探測故障地埋線的路徑，A字架與地埋線平行。當從接地點離開時，條形碼顯示格數會不斷下降至某一值，當接近故障點時條形碼顯示格數開始上升,直到到達故障點。當A字架的中間點位于護套絕緣故障點的垂直線上時，箭頭方向指示將快速變化，顯示格數變?yōu)榱?實際中,顯示格數多為1～2格)。如圖1所示。

二、三角法探測

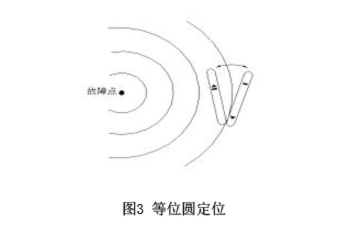

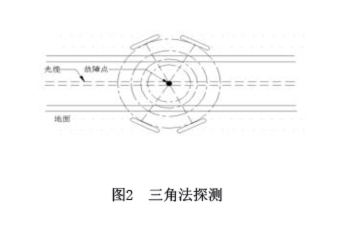

        如圖2所示，此處為接收信號強度低點。若A字架的位置在一個等位圓上，A字架中間點的垂直線經過故障點，任何兩條這種垂直線的交點就是故障點的位置。為找到等位圓（如圖3所示），將A字架一個地針插入地中，以該地針為軸旋轉A字架，直到找到一點，在此處箭頭顯示飄忽不定。此時A字架兩地針位于一個等位圓上，其中垂線指向故障點。記下這條中垂線，并在附近再用A字架找到一條中垂線，兩條線的交點即為故障點處。

三、位于路面下的故障點的探測方法

        故障點位于路面或其他硬表面下方時，可使用海綿套。將海綿套浸上水，將A字架地針插入海綿套，按正常情況的方法探測即可。探測時應保證海綿套盡量潮濕，但不要使兩個海綿套被水形成連接，而使信號短路。

四、長線路的探測方法

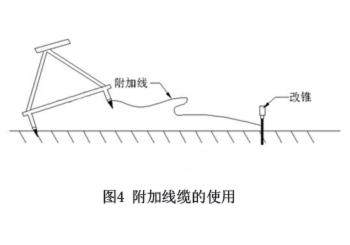

        探測絕緣故障點的過程中，隨著故障點與發射機距離的增加，A字架接收的信號會有比例的下降。當信號強度降低到A字架無法接收到時，就會無法探測。由于地埋線較長或其他原因引起接收信號較弱而無法探測時，可以通過使用附加線纜的方法增大A字架兩個地針間的距離，從而提高A字架的靈敏度。如圖4所示。

五、高低阻抗絕緣故障點的探測

        當?shù)孛鏉穸容^大或地埋線破損較嚴重時，所探測的故障點阻抗較低，一般小于５ＫΩ。當?shù)孛鏉穸容^小或地埋線破損較輕時，所探測的故障點阻抗較高，一般為１～３ＭΩ。地埋線上的故障點阻抗較小時，由于地埋線上的信號強度較強，所以很容易探測到故障點。一般來說，故障越嚴重，Ａ字架顯示屏顯示的條形碼格數越多。

        地埋線金屬護套對地阻抗較大的故障點較難探測。一般來說，故障點阻抗越大，A字架對故障信號響應的范圍越小。因此在探測阻抗較大的故障點時，應先探測出地埋線的路由。

六、高阻抗故障地埋線阻抗的降低

        地埋線探測幾分鐘后，由于地埋線上傳輸?shù)陌l(fā)射機信號會增強故障點的導電性，將引起地埋線絕緣阻抗的降低。

七、多個故障點的探測

        探測地埋線上同時存在的多個故障點是困難的。在這種情況下，應先準確定位地埋線的路由。盡量在地埋線上方探測，并確認每一個可疑故障點。在探測多個故障點時有效方法是：盡可能先修補已確認的故障點，然后再繼續探測。
