三通道直流電阻測試技術在變壓器檢測中的應用與ZXR-20A+儀器解析
在電力設備維護與檢測領域,變壓器繞組的直流電阻測量是評估其導電回路連接狀態、繞組匝間絕緣及分接開關性能的重要試驗項目。傳統單通道測試方式往往耗時較長,尤其在大型變壓器測試中,三相不平衡率的計算需分相多次測量,效率較低。三通道直流電阻測試儀的出現,顯著提升了測試效率與數據一致性。本文將以ZXR-20A+三通道直流電阻測試儀為例,對其技術特點、性能優勢及應用場景進行分析,為現場技術人員提供參考。
一、儀器核心功能與設計理念

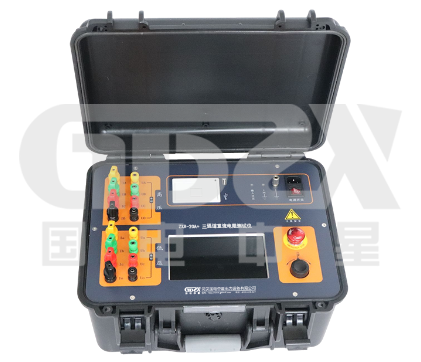

ZXR-20A+是一款集三通道同步測量、三相直阻測試(適用于Yn、Y、△型繞組)及消磁功能于一體的智能化測試設備。其設計著眼于現場測試的便捷性與高效性,通過一次接線即可完成三相繞組的直流電阻測量,并自動計算三相不平衡率,大幅縮短了測試時間,減少了接線轉換可能引入的誤差。
二、技術特點與性能分析
1. 多通道同步測試能力
● 支持三相繞組同步測量,最大輸出電流達單相40A、三相雙20A,覆蓋0.1mΩ至25kΩ的寬量程范圍,滿足從配電變壓器到大型電力變壓器的測試需求。
● 針對不同接線組別(Yn、Y、△)均可采用三相測試模式,自動化程度高,減少人為干預。
2. 數據穩定性判斷與輔助功能
● 測試過程中自動計算5S、15S、30S電阻變化率,輔助試驗人員判斷數據是否趨于穩定,避免因讀數時機不當導致的結果偏差。
● 集成消磁功能,可在測試后對變壓器進行退磁處理,減少剩磁對后續試驗的影響。
3. 安全保護與人機交互
● 具備反電動勢保護、斷線保護、斷電保護及接地報警等多重安全機制,保障人員與設備安全。
● 采用7英寸真彩觸控屏,配合飛梭旋鈕,操作直觀流暢,支持中文菜單引導,降低使用門檻。
● 內置熱敏打印機,本地存儲200組數據,支持?jǐn)?shù)據導出與管理。
4. 測量準確度與環境適應性
● 基本準確度為±(讀數×0.2%+2字),在寬量程范圍內保持良好的測量一致性。
● 工作溫度范圍-10℃~50℃,適應多數現場環境條件。

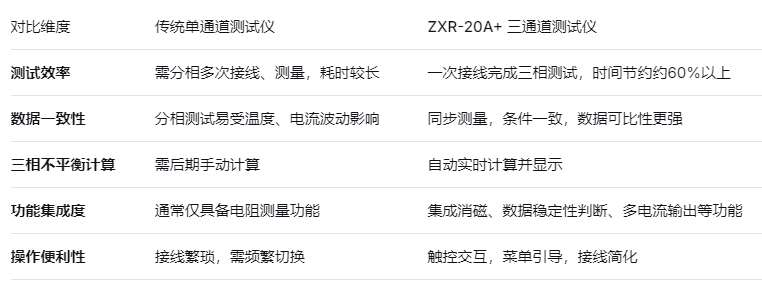

三、與傳統單通道儀器的對比

四、現場應用建議
1.測試前準備:確認變壓器繞組接線類型,選擇對應測試模式;確保接地可靠,儀器保護功能正常啟用。
2.電流檔位選擇:根據繞組電阻大致范圍選擇合適的輸出電流,兼顧測量速度與數據穩定性。
3.數據判讀:關注自動計算的三相不平衡率是否在允許范圍內(通?!?%),并結合電阻變化率判斷數據有效性。
4.消磁操作:在直流電阻測試完成后,建議進行消磁處理,尤其對后續需開展勵磁特性或感應電壓試驗的變壓器。
五、結語
ZXR-20A+三通道直流電阻測試儀通過多通道同步測量、智能化數據判斷及集成化功能設計,為變壓器直流電阻測試提供了高效、可靠的解決方案。其在實際應用中顯著提升了測試效率與數據質量,適用于變電站、發電廠、檢修現場及試驗室等多種場景,是電力試驗人員值得關注的工具之一。
