配網設備在線監測技術解析——ZX-JF204集成化局放與溫度監測裝置

在配電網系統中，環網柜、電纜分支箱等一次開關設備的絕緣狀態直接影響供電可靠性。局部放電（PD）是絕緣劣化的重要早期征兆，而電纜接頭溫度則是反映載流連接狀態的關鍵指標。傳統運維多依賴于人工巡檢和定期試驗，難以實現狀態實時感知與預警。本文以ZX-JF204局部放電及溫度監測裝置為例，對其技術原理、性能特點及應用價值進行解析，為技術人員選型與應用提供參考。

一、 功能集成與設計理念

ZX-JF204定位于一種高度集成的在線監測裝置，其設計核心在于多功能融合與狀態全景感知：

1.核心監測功能：

○   局部放電監測：采用脈沖電流法（遵循IEC 60270標準），實現對絕緣缺陷的定量監測。

○   溫度與電流監測：實時監測電纜接頭溫度（-40℃~+120℃）和負荷電流（5A~1200A）。

○   故障指示：集成短路、接地故障指示功能，可輔助故障區段快速定位。

2.一體化設計優勢：該裝置將傳統上分散的局放檢測、測溫、故障指示、帶電顯示等功能集于一體。這種設計減少了現場安裝的傳感器數量和接線復雜度，降低了整體成本，更便于在空間有限的配網設備上部署，實現了對開關設備關鍵狀態的集中監控。

二、 關鍵性能參數與技術分析

裝置的技術指標直接決定了其監測的有效性與可靠性：

●   局部放電監測性能：

■   測量范圍與靈敏度：0～500pC的測量范圍覆蓋了絕大多數配網設備早期放電量級，不低于10pC的靈敏度能滿足早期缺陷發現的要求。

■   抗干擾能力：裝置強調采用自適應抗干擾技術，這對于電磁環境復雜的現場尤為重要，有助于從背景噪聲中有效提取真實的放電信號。

■   監測變量：提供放電強度、平均強度、放電頻次等多維度參數，為絕緣狀態趨勢分析提供更豐富的數據基礎。

●   溫度與電流監測精度：

■   溫度測量誤差±0.5℃，電流測量誤差±5%，能夠較為可靠地反映設備運行工況。

■   報警閾值（如溫度60℃、接地電流20A/50A）支持定制，增強了現場適應性。

●   環境適應性與可靠性：

■   主機工作溫度范圍寬（-40℃~+75℃），電子CT防護等級達IP65，能滿足戶外、半戶外等多種惡劣環境下的長期穩定運行。

■   采用光纖傳輸信號，提升了數據傳輸?shù)目闺姶鸥蓴_能力和電氣隔離安全性。

三、 智能化診斷與運維支持

ZX-JF204不僅僅是數據采集單元，更集成了初步的診斷分析與運維支持功能：

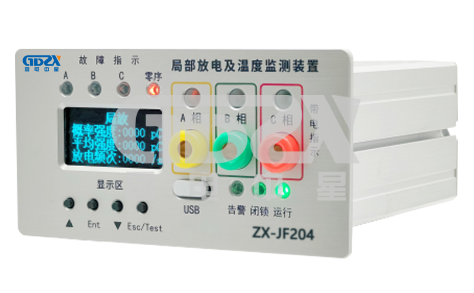

1.就地顯示與預警：通過OLED屏幕就地顯示概率強度、放電頻率、溫度、電流等關鍵信息及故障指示，方便巡檢人員現場快速判斷。

2.內置診斷算法：裝置內置局放診斷和溫度告警算法，能自動觸發LED燈和繼電器接點告警，實現從“數據”到“告警”的初步轉換。

3.數據遠傳與綜合診斷：支持RS485通訊（Modbus協議），可將監測數據上傳至上級系統，為基于大數據的設備健康狀態綜合診斷、趨勢預測和智能運維決策提供數據支撐。

4.調試便捷性：具備調試模式，可模擬故障，便于安裝后的功能驗證和定期校驗，降低了后期維護難度。

四、 應用對比與選型考量

在配網狀態監測領域，存在功能單一的局放檢測儀、獨立的測溫裝置或故障指示器等產品。ZX-JF204的核心競爭力在于其 “All-in-One”的集成化解決方案。

●   與傳統單一功能設備對比：相比單獨安裝各類傳感器，ZX-JF204在成本、安裝、數據整合方面具有明顯優勢，尤其適合對現有配網設備進行改造升級，以較少改動實現多狀態監測。

●   與更高端系統對比：對于大型樞紐變電站或GIS設備，可能存在更復雜、通道數更多、分析功能更強大的在線監測系統。ZX-JF204則更側重于配網場景的實用性、經濟性和易部署性。

●   選型關注點：技術人員在選型時，除關注測量范圍、精度等基本參數外，應重點考察其抗干擾能力的實際效果、長期運行的穩定性、通訊協議的開放性以及與現有運維系統的兼容性。同時，需明確其適用的系統電壓等級（20kV及以下）。

五、 總結與展望

ZX-JF204局部放電及溫度監測裝置代表了配網設備狀態監測向集成化、智能化、在線化發展的趨勢。它通過將多種監測功能融合，并結合就地診斷與遠程通訊，為配電網的主動運維和狀態檢修提供了一種有效的技術手段。

對于技術人員而言，理解此類裝置的技術原理、性能邊界和應用場景，有助于更好地將其融入配網運維體系，發揮其預警作用，從而提前發現絕緣隱患，避免故障擴大，提升供電可靠性。未來，隨著邊緣計算和人工智能技術的進一步融入，此類裝置的數據處理與診斷能力有望進一步增強，為實現配電網的全面感知與智能自治奠定更堅實的基礎。
