局部放電檢測儀技術解析與應用選型——以ZXJF-2008為例

在高壓電氣設備的運行維護與絕緣狀態評估中，局部放電（PD）檢測是判斷設備絕緣健康狀態的關鍵手段之一。ZXJF-2008局部放電檢測儀作為一款多通道、高靈敏度的便攜式檢測設備，廣泛應用于電力系統現場測試、設備制造與科研試驗中。本文將從技術特性、性能參數、功能配置等角度對該設備進行解析，并結合實際應用場景，為技術人員提供選型與使用參考。

一、ZXJF-2008設備定位與功能概述

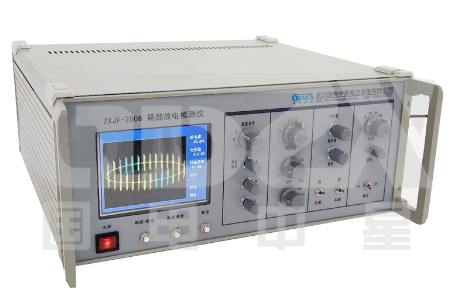

ZXJF-2008是一款依據國際電工委員會（IEC）相關標準設計的局部放電檢測儀器，采用先進的電路結構與信號處理技術，具備多通道檢測、寬頻帶選擇、數字顯示與波形分析等功能，適用于各類高電壓設備的絕緣缺陷診斷與放電量測量。

主要適用場景包括：

○   電力設備（變壓器、GIS、電纜等）的現場絕緣檢測

○   高壓電工產品的研發與型式試驗

○   制造過程中的質量監控與出廠測試

○   科研單位與院校的教學實驗與絕緣研究

該儀器可與校正脈沖發生器（如ZF-8/ZF-10型）配合使用，實現放電量的系統校準，提升測試結果的可靠性。

二、核心技術參數解析

1. 檢測通道與靈敏度

○   通道數：標準配置為3通道，支持多路信號同步采集與對比分析。

○   靈敏度范圍：覆蓋0.02pC至10pC，適應不同電容試品的測量需求（詳見靈敏度表）。

○   允許電流：根據試品電容范圍自動匹配，最大支持300A（平衡電勢）。

2. 放大系統與頻帶組合

○   低頻端可選：1kHz、10kHz、20kHz、40kHz

○   高頻端可選：1MHz、80MHz、200MHz、300MHz

○   增益調節：粗調8檔（檔間20dB），細調范圍＞20dB

○   響應不對稱性：＜1dB，保證正負脈沖檢測一致性

3. 顯示與波形處理

○   顯示器：3.6英寸矩形液晶屏，支持清晰波形顯示

○   工作模式：橢圓/直線顯示，連續/單次測量

○   時基系統：內/外觸發同步，橢圓可旋轉調整，支持高頻掃描（功率＜1VA）

4. 時間窗功能

○   窗寬可調：15°～150°（50Hz條件下）

○   窗位置可旋轉：0°～170°

○   支持雙窗獨立/同步開啟，便于在復雜波形中定位放電信號

5. 試驗電壓與脈沖峰值測量

○   試驗電壓表：量程200kV（需外配分壓器），誤差±3%

○   脈沖峰值表：3位半LED數字顯示，誤差±3%

三、設備結構與使用特性

○   體積重量：430mm×190mm×480mm，約12kg，屬于便攜式設計，適合現場移動使用。

○   零標系統：內置零標發生器，支持極性切換與0°～180°旋轉，便于與試驗電壓對準。

○   供電與功耗：高頻掃描部分?jǐn)z取功率小于1伏安，整機功耗低，適合長時間現場測試。

四、技術優勢與適用場景總結

1.高靈敏度與寬范圍適應：覆蓋pC級放電檢測，支持多種試品電容與電流范圍。

2.多頻帶組合與靈活調節：九種頻帶可選，適應不同設備的放電特征分析。

3.多通道同步檢測：支持三通道輸入，適用于多繞組或組合設備的同步監測。

4.便攜與現場友好：體積小、重量輕，具備電池供電能力，適合變電站、工廠等現場環境。

5.波形顯示與時間窗功能：橢圓/直線雙模式顯示，時間窗可靈活設置，有助于復雜信號分離與干擾抑制。

五、使用建議與注意事項

○   校準建議：使用前建議配合ZF系列校正脈沖發生器進行系統校準，確保讀數準確。

○   環境干擾抑制：現場測試時建議使用時間窗、頻帶選擇等功能，排除外部干擾。

○   試品匹配：根據試品電容范圍選擇合適的檢測通道與靈敏度檔位，避免過載或信號飽和。

○   數據記錄與比對：建議建立設備放電基線數據庫，便于長期跟蹤與絕緣狀態評估。

六、結語

ZXJF-2008局部放電檢測儀作為一款功能全面、操作靈活的絕緣診斷設備，在高壓設備狀態檢測與絕緣評估中具有重要的實用價值。技術人員在實際應用中應結合測試對象的電氣特性、現場環境與干擾情況，合理設置儀器參數，充分發揮其多通道、高靈敏、便攜化等技術優勢，為設備安全運行提供可靠的數據支撐。
