變頻串聯諧振耐壓試驗裝置接線方法原理

變頻串聯諧振耐壓試驗裝置的接線方法涉及多個關鍵步驟和注意事項，以確保試驗的準確性和安全性。以下是詳細的接線方法和原理解釋：

接線方法

了解被試品參數：在進行接線前，需要詳細了解被試品（如電纜、變壓器等）的參數，包括長度、橫截面積、電壓等級等。

計算諧振頻率和電容值：根據被試品參數，計算出試驗所需的諧振頻率和電容值。

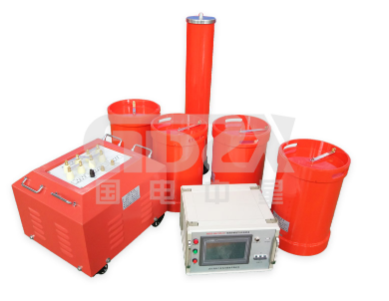

準備設備：確保變頻電源、勵磁變壓器、電抗器、分壓器等設備完好無損，并按照試驗要求進行布置。

連接電路：

將變頻電源的輸出端連接到勵磁變壓器的輸入端。

勵磁變壓器的輸出端連接到電抗器的輸入端。

電抗器的輸出端連接到被試品（如電纜）的一端。

被試品的另一端連接到分壓器的高壓端。

分壓器的低壓端接地。

檢查接線：在加壓前，由專人檢查接線是否正確，包括引至地面的距離、安全距離等。

設置試驗參數：根據試驗要求，正確設置各項試驗參數，如試驗電壓、升壓速度等。

進行試驗：在確認一切準備就緒后，開始進行耐壓試驗。在試驗過程中，注意監測電壓表和其他儀表的變化，以及被試品的狀態。

原理解釋

變頻串聯諧振耐壓試驗裝置基于串聯諧振的原理工作。當回路中的感抗與容抗相等時，即發生串聯諧振，此時電路呈現純電阻性，電流與電壓同相位。通過調節變頻電源的輸出頻率，使得回路中的電抗器的電感L和被試品的電容C發生諧振，從而在被試品上獲得高電壓和大電流。

在諧振狀態下，電源只需提供較小的有功功率，即可在被試品上產生較高的試驗電壓。這種試驗方法具有體積小、重量輕、操作方便等優點，特別適用于大容量、高電壓的電力設備的交流耐壓試驗。

需要注意的是，在進行變頻串聯諧振耐壓試驗時，應嚴格遵守相關的安全操作規程和標準，確保試驗人員的安全和設備的安全。同時，對于不同的被試品和試驗條件，可能需要調整接線方式和試驗參數，以達到最佳的試驗效果。
