電力電纜故障點定點的2種不同方法說明

電纜故障點的定點

測距只能估計故障區段，實際工程中要求更精確地判定故障地點以減少挖掘量。因此，在開挖前要先定點，即用儀器在可疑地段尋測，確切判定故障的實際位置。測量的絕對誤差應不大于1m。對長度僅為數十米的短電纜，可不必初測而直接定點，且故障多在終端頭。即使長達數百米的電纜，如需燒穿測距，也宜在燒穿前用聲測法測量定點，以防電阻降得過低而破壞了聲測的條件。定點的方法有許多種，包括聲測法、感應法等。

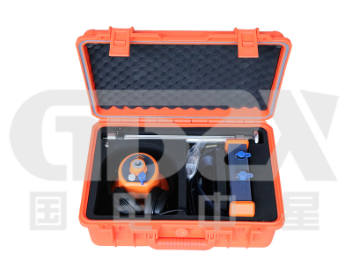

聲測法

聲測法靈敏可靠，較為常用，除接地電阻特別低(小于50Ω)的接地故障外，都能適用聲測法的原理接線與高壓脈沖反射法類似。當高壓電容器C充電到一定電壓時，球間隙擊穿，電容器電壓加在故障電纜上，使故障點與間隙之間擊穿，產生火花放電，引起電磁波輻射和機械的音頻振動。

聲測法的原理就是利用放電的機械效應，即電容器儲藏的能量在故障點以聲能形式耗散的現象，在地表面用聲波接收器探頭拾取震波，根據震波強弱判定故障點采用聲測法應注意以下幾點：

(1)被試電纜應能承受所選的試驗電壓不致產生新的故障，試驗設備應有足夠容量，要有充分的裕度。

(2)由于在放電瞬間有沖擊大電流從故障點流經護層，使護層電位瞬時抬高，因此除故障處放電外，有時在其他接地點處也會有雜散和寄生的放電，應注意分辨。

(3)由于沖擊放電的大電流，流過主地網引起的電壓升高可能危及與地網相連的其他設備，所以變壓器和電容器不但應可靠接地，而且要與電纜內護層直接相連；

(4)斷線和閃絡故障常發生在中間接頭中，因此，在用脈沖法確定大致地段后，可用聲測法定點檢查中間接頭。

音頻電流感應法

這一定點方法適于電阻較低的相間故障，包括兩相短路兩相短路并接地、三相短路及三相短路并接地。但通常不能用于單相接地故障，因為電纜頭金屬護套一般均在兩端接地，因此從信號發生器來的音頻電流在故障點分成兩邊往回流，在接地點任一側的信號都不發生變化。

感應法的原理主要基于電流的磁效應，通過檢測電纜沿線磁場的起伏變化規律來確定故障點。試驗時，在故障電纜的兩芯間通人音頻電流，電流從一導體進，經故障點從另一導體返回。往返電流的磁效應是趨于相互抵消的。但由于線芯間有點距離，使兩電流的合成磁場得以存在并隨著線芯的扭絞而扭變。

在地面上用探測線圈和接收器可檢測出合成磁場，并在沿線前進時收到的信號將隨線芯排列的位置不同而起伏變化。此時如在故障點后音頻信號突然中斷，則可確認故障點就在音頻信號中斷處。
