絕緣油介損測試儀試驗工作原理及注意事項

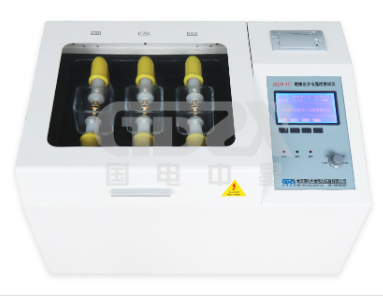

絕緣油介損測試儀工作原理

A、加熱

儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值,加熱采用變功率控制和PWM 控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間;待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。

高頻感應爐加熱避免了發熱塊加熱不均勻的現象。

B、控溫

在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出最佳PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。

C、介損測量

試驗電壓同時加在儀器內部標準電容器及油杯加壓極上，測量電路對這兩路信號進行PGA等控制后對兩通道信號進行同步AD采樣，將數字信號送DSP(數字信號處理器)，DSP對其進行濾波、FFT等運算后計算出tg8、Cx、ε等參數，送主控CPU。

D、體積電阻率測量

直流高壓試驗電壓加在油杯加壓極上，經過測試回路，產生一微弱電流信號，該微弱電流信號經測量電路放大后送進AD采樣，將數字信號送DSP(數字信號處理器)，DSP對其信號進行處理，計算出Rx、p等參數，送主控CPU。

絕緣油介損測試儀操作說明及注意事項：

a)絕緣油介損測試儀接地端接地，電源入口引入AC220V 電源

b)打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上;

c)箱蓋內有一根測量線，其芯線應連油杯測量極，屏蔽層應連油杯屏蔽極；

d)啟動加熱后，油杯上會有高溫，如要取出油杯等物，應小心操作，以免灼傷。

e)啟動測試后，油杯上會帶高壓電，如要取出油杯應小心操作，以免觸電；

f)箱蓋具有合蓋保護，打開盒蓋時，會中斷加熱及中斷高壓；

g)搬運儀器時應將油杯取出單獨包裝，以防止從中掉出打壞油杯。
