接地電阻測量注意事項及干擾消除措施

接地電阻測量注意事項

(1)試驗時用交流電源測量接地電阻時，應采用獨立電源通常用單獨的所用變壓器，并把中性和接地點打開，以防分流引起誤差，或升不起電流。電壓的高低根據電流回路阻抗和所需要升的電流進行估算。

(2)在許多變電所中，輸電線路的架空地線是與變電所接地裝置連接在一起的，這會影響變電所接地裝置接地電阻的測量結果，因此，在測量前應把架空線路的避雷線與變電所接地裝置的電連接斷開。

(3)電流極處因要注入較大的電流，會對附近的人畜造成傷害，因此，在測量時要有專人監護；

(4)在試驗時電流引線要流過較大的電流，因此，電流回路要有較大的導線截面。

消除干擾的措施

消除接地體上零序電流的干擾

發電廠、變電所的高壓出線由于負載不平衡，經接地體總有一些零序電流流過，這些電流流過接地裝置時會在接地裝置上產生電壓降，給測量結果帶來誤差，常用增加測量電流的數值，消除雜散電流對測量結果的影響。

為了提高測試精度，有效的辦法是加大測試電流，以減小零序電流分量所占比例。因此，“測量導則”規定:“通過接地裝置的測試電流大，接地裝置中的零序電流和干擾電壓對測量結果的影響小，同一分辨率的電壓表的可測電流場的范圍大，即工頻接地電阻的實測值誤差小，為了減小工頻接地電阻實測值的誤差，通過接地裝置的測試電流不宜小于30A”。可見，加大測試電流的辦法是減小零序電流干擾的最有效措施。

消除引線互感對測量的干擾

當采用電流電壓法測量接地電阻時，因電壓線和電流線要一起放很長的距離，引線的互感就會對測量結果造成影響，為了消除引線互感的影響，通常采用以下措施。

(1)采用三角形法布置電極，因三角形布置時，電壓線和電流線相距的較遠，互感也就小，不會造成大的影響。

(2)當采用停電的架空線路，直線布置電極時，可用一根架空線作電流線，而電壓線則要沿著地面布置，兩者應相距5-10m。

(3)采用四極法可消除引線互感的影響，另外還可采用電壓、電流表和功率表法測量。

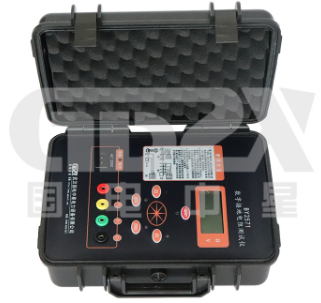

       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
