工頻放電擊穿試驗的2類不同介質的試驗方法

工頻放電擊穿試驗

工頻放電擊穿試驗：在被試品上施加工頻電壓，按一定的速率升壓，直至升至被試品放電擊穿為止，通過測定被試品的擊穿放電電壓值，判斷、了解被試品的擊穿特性，從而更合理的確定被試品能否在其工作的區域范圍內工作。

適應范圍：

(1)工頻放電試驗較多的用于固體絕緣材料方面的測試研究，測其抗電耐受的強度直至被電擊穿損壞為止。對固體絕緣的電氣設備進行耐壓試驗時，要絕對嚴禁在試驗時造成人為的設備擊穿放電，因為固體具有擊穿后不可恢復性，一旦擊穿，會留下永久性的絕緣損壞。所以對固體絕緣的電氣設備不做工頻放電試驗。

(2)具有可恢復性的液體、氣體絕緣材料，實際中只有閥型避雷器、絕緣油采用工頻放電擊穿試驗。

第一種：閥型避雷器的工頻放電擊穿試驗避雷器的工作原理

避雷器是用來保護發電、變電設備的主要元件，當外部過電壓發生時，有較高幅值的雷電波侵入被保護設備，當電壓上升到某一值時，避雷器上的間隙首先放電，限制了絕緣上的電壓上升，在泄放雷電流的過程中，由于非線形閥片電阻的作用，又使避雷器上的殘壓限制在設備絕緣水平以下。雷電波過后，放電間隙和非線形閥片電阻又自動的將工頻續流切斷，這樣就保護了電氣設備。

注意：工頻放電電壓不能太高，也不能太低，太高使沖擊放電電壓升高，從而影響避雷器的保護性能，太低降低工頻放電電壓，就會使整個避雷器的滅弧電壓降低，導致避雷器不能熄滅續流。

第二種：絕緣油擊穿強度試驗絕緣油的物理特性

當水分進入絕緣油后，水分在油中的狀態可分為：懸浮狀態、溶解狀態和沉淀狀態。為懸浮狀態時，油對擊穿電壓下降最為顯著;溶解狀態次之;沉淀狀態一般影響很小。因此水沉積在變壓器底部時，抽取油樣不一定是取得有水的油樣做試驗，它的擊穿電壓仍然很高。

影響絕緣油電氣強度的因素:吸收水分、外表污染和溫度變化等等。如油瓶未封閉置放了一個晚上，耐壓強度就降低了，主要的原因是油吸收了水分，晚間氣溫下降，空氣中濕度升高，空氣中的水分更容易浸入而溶解于油中，當油中含有微量水分，油的耐壓強度便明顯下降。

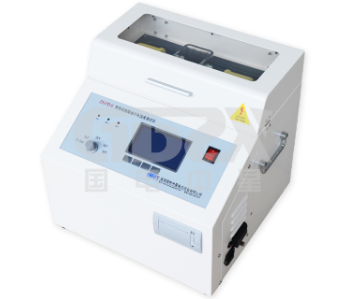

絕緣油擊穿試驗用專用器具：絕緣油擊穿試驗，用平板型電極，不采用球型電極，平板型極間電場分布均勻，易使油中雜質連成“小橋”，故擊穿電壓較小，程度上決定于雜質的多少。絕緣油擊穿的目的是檢查油中的水分、纖維等雜質，因此采用平板型電極較好。國標規定平板型電極直徑為25mm，板間距離為2.5mm，裝入油杯中，作為絕緣油擊穿試驗用專用器具。
