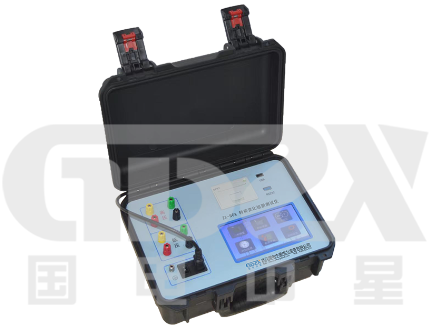

變壓器變比組別測試儀現場測試注意事項

測試：選擇不同的測量方式。

三相變比：根據設定的高、低壓聯結方式和聯結組別，三相同時測量變比。

組別測試：只測量聯結組別。

三相AB、三相BC、三相CA：根據設定的高、低壓聯結方式和聯結組別，只針對所選相進行變比測量，此功能方便只針對某一相進行測量、檢測，節約時間。

變壓器變比組別測試儀參數設置完成后，選中“測試”項后按“確認”鍵開始測量。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。

屏幕中間顯示測量結果，底部顯示可操作菜單：

繼續測試：按設置好的參數繼續測量。

結果打?。簩y(cè)試結果進行打印。

結果存儲：將測試結果存儲到本機或存儲到優盤。

“左右”鍵選擇菜單項，“確認”鍵執行當前選項。

單相測試

在“主菜單”屏下選中“單相測試”項后，按“確認”鍵進入“單相測試參數設置”屏。

該屏設置操作和“盲測功能參數設置”屏類似。

額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。當選擇“單相CT”測試后，高、低電壓值代表CT的一次側額定電流值和二次側額定電流值，可以按實際電流輸入，也可以根據實際情況按實際比例關系輸入。

分接：設置所測試品的分接間距。

額定分接：設置所測試品的額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。

試品編號：設置本次試驗的試品編號。

測試：選擇不同的測量方式。

單相PT：根據設置的參數對PT進行變比極性測量。

單相CT：根據設置的參數對CT進行變比極性測量。

單相變壓器：根據設置的參數對單相變壓器進行變比極性測量。

以“單相PT”測試為例，“參數設置”完成后，選中“測試”項后按“確認”鍵開始測量。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。

操作和“三相變比測試結果”屏類似。

Z型測試

“Z型測試”和“三相測試”設置、操作類似，具體操作可參考“三相測試”的相關操作。

變壓器變比組別測試儀試驗注意事項

對于具有多個分接位的變壓器，輸入額定高、低壓電壓值、分接間距、額定檔位，是為了使測試結果可以自動計算出誤差值，以及分接開關所處的分接位。如果上述參數輸入正確，則測試各個分接位時都可以自動計算出該分接位的變比誤差值以及該分接位的具體位置，不必再做數據改動。

有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。

變壓器變比組別測試儀分接位置的設置按高壓側調壓設計，是假設1分接為最高電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。

三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y－d接線的匝比值等于變比值除以，D－y接線的匝比值等于變比值乘以。
